Разборка ProtoArc EM01 NL

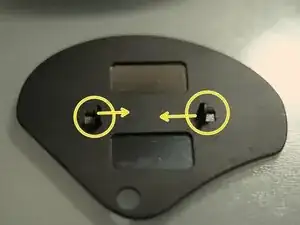

Сдвиньте фиксаторы внутрь, ПО ОДНОЙ стороне за раз, затем подденьте сторону снизу корпуса, чтобы освободить её из разъёма. Затем займитесь другой стороной.

Фиксаторы

Разъём

Учтите, присутствуют 2 сильных магнита.

Это самая сложная часть. Не торопитесь.

Снимите шарик трекбола (сам шарик)

Удалите 6 самонарезающих винтов. Тот, на который указывает стрелка, требует длинной тонкой крестовой отвертки.

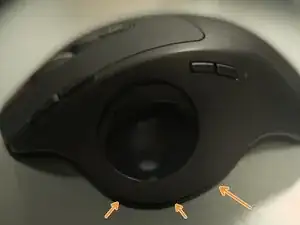

Приложите небольшую поддевную силу у гнезда шарика, чтобы открыть нижнюю часть.

Не спешите! Осторожно с гибким кабелем. Сначала прочтите следующий шаг!

Разблокируйте разъём гибкого кабеля следующим образом:

Поднимите чёрную пластиковую защёлку вверх. Используйте пинцет.

Вытяните гибкий кабель верхней крышки.

Если возможно, сначала отключите аккумулятор.

Теперь разъедините верхнюю и нижнюю части корпуса.

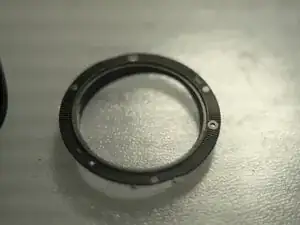

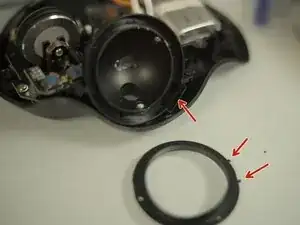

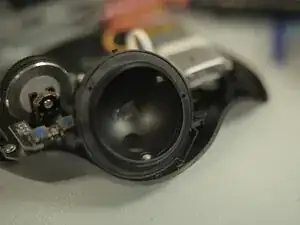

Снимите кольцо из гнезда шарика

Есть вырез и пара выступов. Совместите их при сборке.

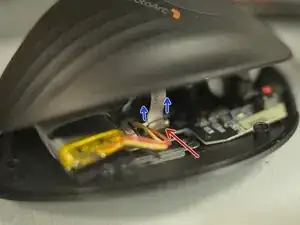

Отключите аккумулятор как можно раньше!!

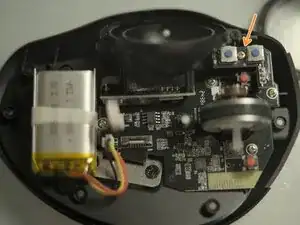

Удалите 1 самонарезающий винт

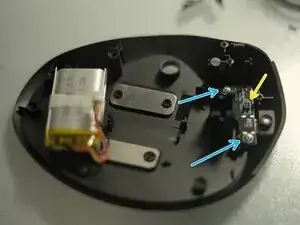

Поднимите маленькую печатную плату с 2 кнопками

Разъём гибкого кабеля того же типа. Обращайтесь с ним как и раньше. Однако там капля клея — её удаление может повредить разъём и/или кабель. Пропустите этот шаг, если не собираетесь менять сенсор отслеживания.

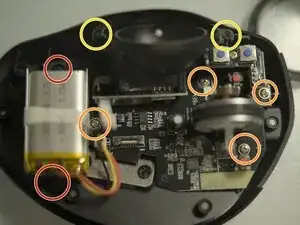

Чтобы снять аккумулятор, удалите 2 винта. (по желанию)

Удалите 4 винта крепления печатной платы

Удалите 2 винта крепления сенсора

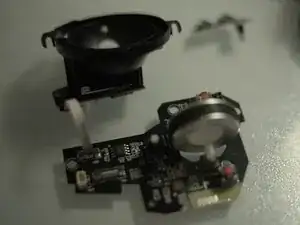

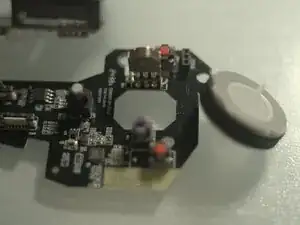

Поднимите основную плату и модуль сенсора (гнездо шарика) из нижней части корпуса.

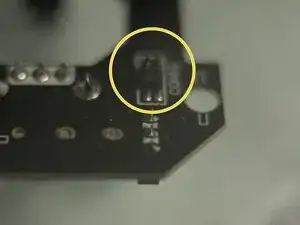

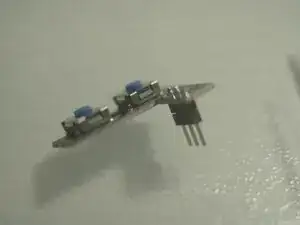

Видите 4-контактный разъём? Под основной платой находится 4-контактный штырь, который с ним стыкуется. Их нужно соединить при сборке. Извините за малую глубину резкости — съёмка сильно крупным планом и при плохом освещении.

Удалите 2 винта. Затем снимите модуль Type-C.

Снимите колесико с ротари-энкодера

Возможно, именно поэтому вам нужен этот гид.

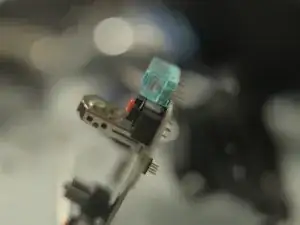

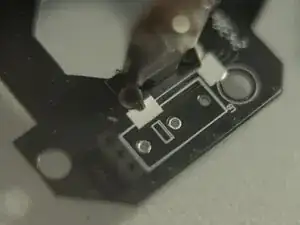

Оригинальный переключатель — бесшумный двухконтактный квадратного типа. Он полностью совместим с распространёнными трёхконтактными мышиными переключателями (тип Omron D2F).

Видите? Та же высота. Также совпадает шаг выводов.
