Замена верхней оболочки Razer Viper Ultimate
Независимо от того, являетесь ли Вы заядлым геймером или случайным пользователем, это пошаговое руководство поможет заменить оболочку Вашей мыши на новую. Перед началом обратите внимание на несколько важных моментов:
Почему может потребоваться этот ремонт:
Со временем оригинальная оболочка мыши может износиться, повредиться, либо Вы захотите освежить внешний вид Razer Viper Ultimate. Это руководство предоставляет подробную инструкцию по замене оболочки и восстановлению внешнего вида мыши.
Требования:

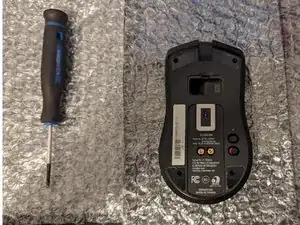

Для выполнения ремонта Вам потребуются несколько инструментов, включая плоскую отвертку, отвертку с насадкой T5 и небольшую крестовую отвертку. Убедитесь, что эти инструменты под рукой перед началом работы.
Опасности и меры предосторожности:
Будьте осторожны при обращении с электронными компонентами, такими как печатная плата (PCB) и аккумулятор. Всегда отключайте устройство от источников питания перед началом ремонта. Также обратите внимание на предупреждения о возможной аннулировании гарантии, указанные в нашем руководстве и политике производителя.
Приступаем к восстановлению Вашей Razer Viper Ultimate!
Шаг 1

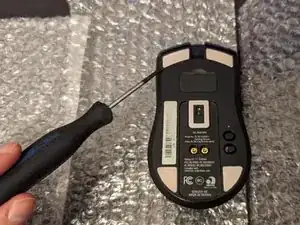

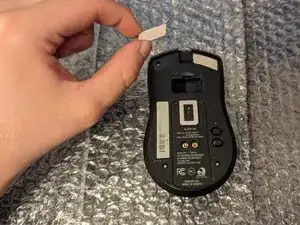

Аккуратно подденьте и снимите ножки мыши плоской отверткой, чтобы открыть доступ к винтам.
Шаг 2

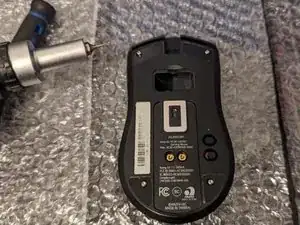

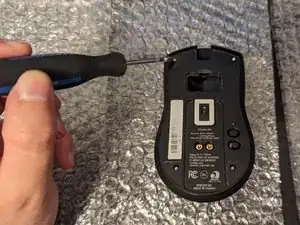

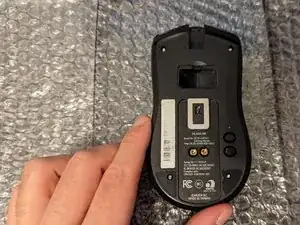

С помощью отвертки с насадкой T5 отверните четыре винта 2 мм на нижней крышке мыши.
Шаг 3

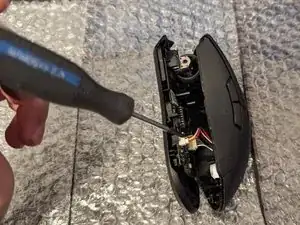

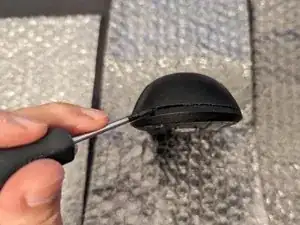

С помощью плоской отвертки осторожно отожмите боковые защёлки и заднюю часть, чтобы отсоединить нижнюю оболочку от мыши.
Шаг 4

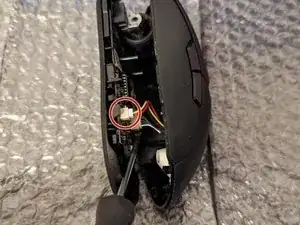

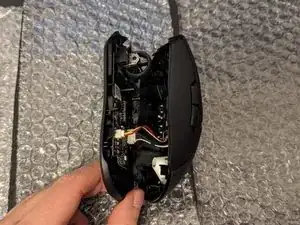

Отсоедините трёхконтактный разъём под печатной платой (PCB). Снимите кабель с жёлтым, красным и чёрным проводами, чтобы получить доступ к четырём винтам 2,5 мм, удерживающим аккумулятор и переключатели.
Шаг 5

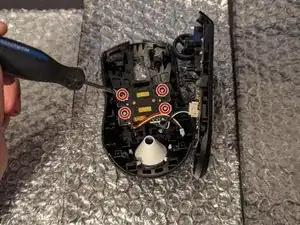

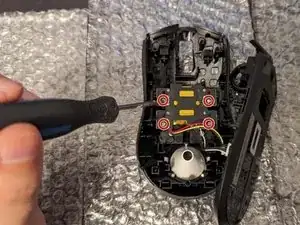

Используйте небольшую крестовую отвертку, чтобы выкрутить четыре винта 2,5 мм, фиксирующие блок аккумулятора.
Шаг 6

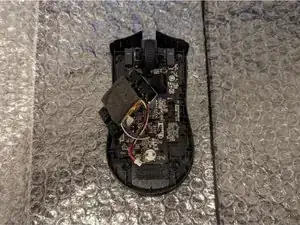

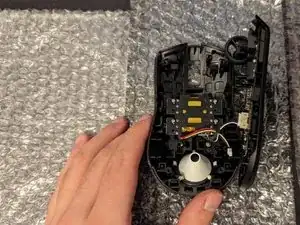

Перенесите печатную плату с аккумулятором из старой оболочки в новую. Совместите 4 пластиковых направляющих штифта с отверстиями в плате.
Шаг 7
Закрутите винты 2,5 мм обратно в блок переключателей и аккумулятор с помощью небольшой крестовой отвертки, следуя расположению в новой оболочке.
При необходимости отрегулируйте положение винтов.
Шаг 8
Подключите трёхконтактный разъём обратно, как в шаге 4.
Шаг 9

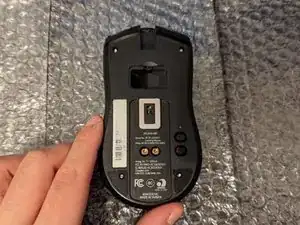

Присоедините нижнюю половину мыши к оболочке, убедившись, что все компоненты находятся на своих местах.
Шаг 10
Закрутите четыре шестигранных винта 2 мм на нижней крышке мыши (см. шаг 2).
Наконец, верните ножки на место.
Заключение

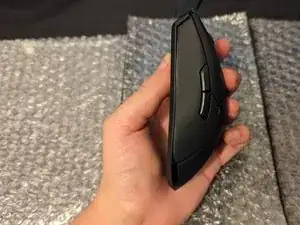

Ваша мышь Razer Viper Ultimate успешно собрана в новой оболочке! Перед использованием убедитесь, что все компоненты надёжно закреплены.
Перевод руководства с ifixit.com
