Замена блока питания USB 2.0 для Lenovo Slim DVD Burner DB65

Переверните устройство так, чтобы снизу было обращено к Вам.

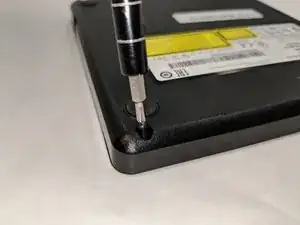

Удалите два чёрных винта Phillips #0 длиной 7,6 мм с нижней крышки.

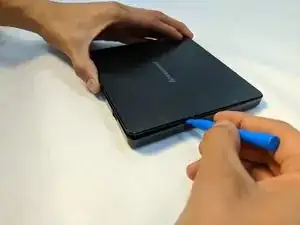

Используйте монтажный инструмент iFixit, чтобы аккуратно поддеть корпус и получить доступ к внутренним компонентам.

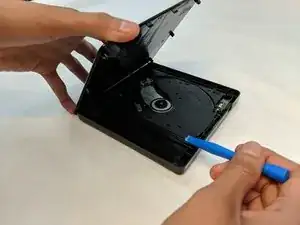

Если верхняя часть застряла, проведите монтажным инструментом iFixit вдоль края, одновременно приподнимая верхнюю часть пальцами. Продолжайте прикладывать давление, пока корпус полностью не откроется.

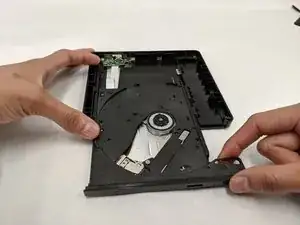

Откройте лоток устройства, вставив скрепку в отверстие для извлечения.

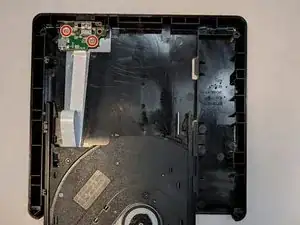

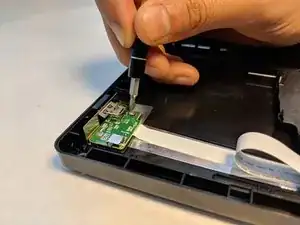

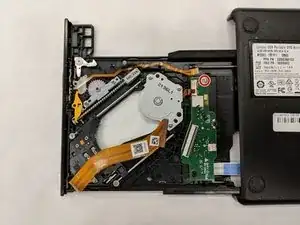

Удалите два серебристых винта Phillips #0 длиной 3 мм с платы mini USB.

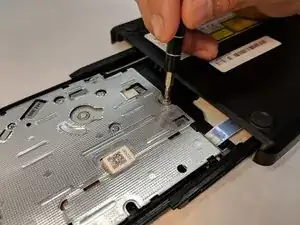

Переверните устройство и удалите два серебристых винта Phillips #0 длиной 3 мм с алюминиевой крышки.

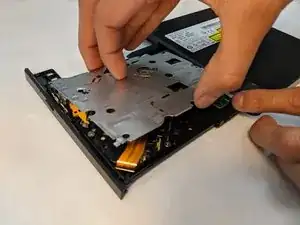

Поднимите и снимите серебристую крышку, чтобы открыть доступ к внутренним компонентам.

Если крышка кажется застрявшей, осторожно потяните за один край. Крышка должна полностью сняться после освобождения одной стороны.

Снимите два ленточных кабеля при помощи любого пинцета, безопасного для работы при статическом разряде (ESD).

Ленточные проводники хрупкие, но для их снятия требуется уверенное усилие.

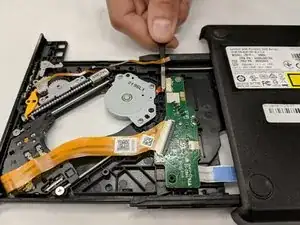

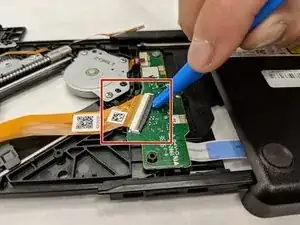

Используйте монтажный инструмент iFixit, чтобы приподнять серую защёлку на ZIF-разъёме (разъём с нулевым усилием вставки) для извлечения ленточного кабеля.

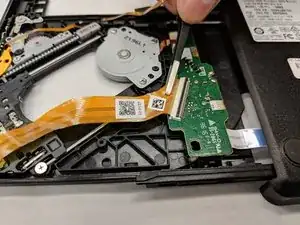

Снимите большой ленточный кабель при помощи любого пинцета, безопасного для ESD.

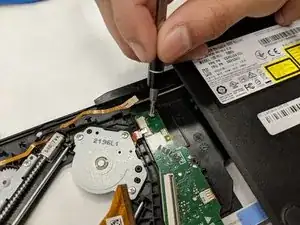

Удалите один винт Phillips #0 длиной 3 мм, чтобы ослабить большую печатную плату.

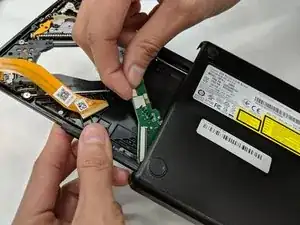

Поднимите большую печатную плату и протяните её через отверстие вместе с присоединённым ленточным кабелем.

Большая печатная плата должна оказаться с другой стороны устройства рядом с платой Mini USB.

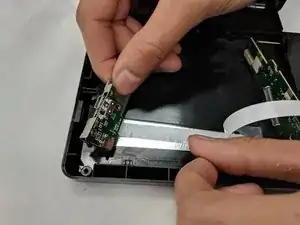

Снимите блок питания, отлепив его от устройства.

Две печатные платы, составляющие блок питания, соединены между собой белым ленточным кабелем.

Действуйте медленно при снятии блока питания, поскольку для отлепления и удаления требуется значительное усилие.
