Как почистить и нанести термопасту на видеокарту ATI Radeon X1900 XTX

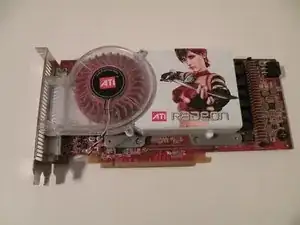

Начните с извлечения видеокарты из компьютера, если вы ещё этого не сделали.

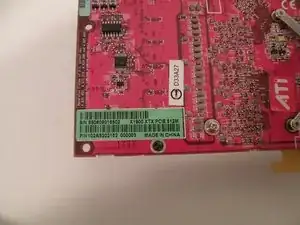

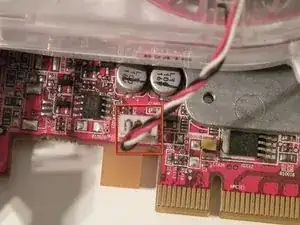

Кабель питания вентилятора расположен в нижней левой части карты.

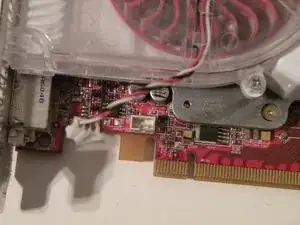

Отключите кабель от видеокарты.

Кабель и разъём на X1900 хрупкие. Будьте осторожны и не прилагайте чрезмерных усилий при отключении.

Снятие радиатора с карты:

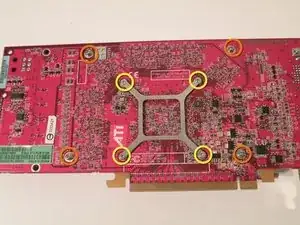

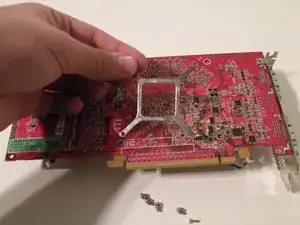

Фиксирующая скоба крепится четырьмя небольшими винтами с крестообразным шлицем. Открутите их, затем снимите скобу.

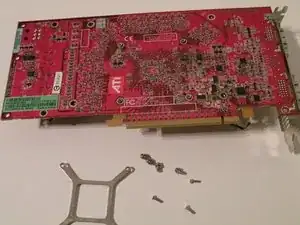

Открутите четыре винта с крестообразным шлицем вокруг скобы.

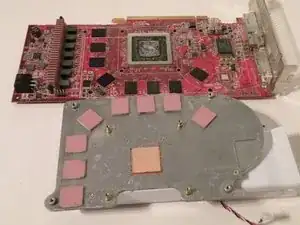

Отделите радиатор от видеокарты.

Замена термопасты:

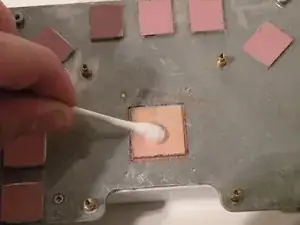

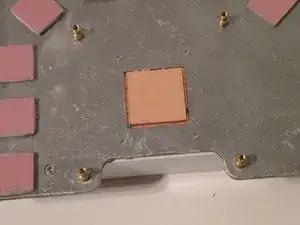

С помощью ватной палочки и изопропилового спирта очистите медную пластину, выступающую с нижней части радиатора.

Снятие пластиковой крышки радиатора:

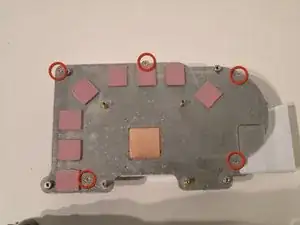

Открутите винты с крестообразным шлицем.

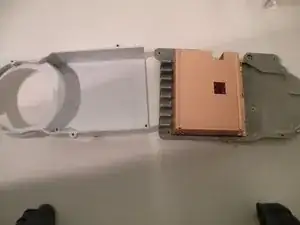

Отделите пластиковую крышку от металлического радиатора.

Очистка пыли из радиатора:

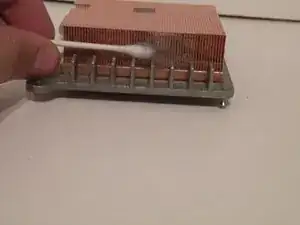

Используйте ватную палочку, чтобы почистить рёбра радиатора. Также можно использовать баллон со сжатым воздухом, если он есть под рукой.

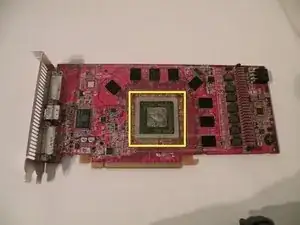

Тем же способом, что и для очистки медной пластины, очистите поверхность кристалла графического процессора.

Нанесение термопасты:

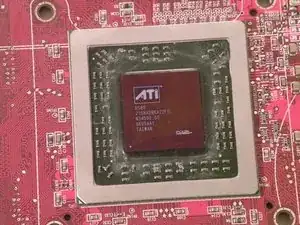

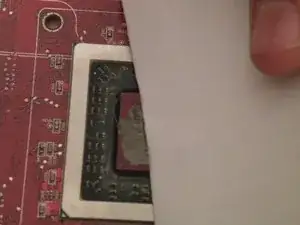

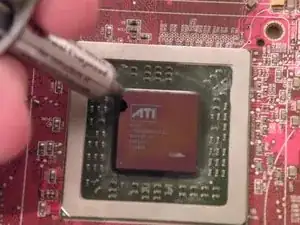

Нанесите небольшое количество термопасты в угол кристалла (рекомендуется использовать Arctic Silver 5) и картонной визиткой равномерно распределите тонкий слой по поверхности чипа.

Подробные инструкции приведены в нашем руководстве по нанесению термопасты.
