Замена конденсаторов LCD монитора Hannspree

Отключите все.

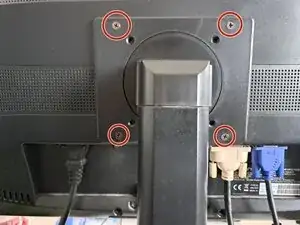

Используйте отвертку PH2 для удаления четырех винтов, крепящих подставку.

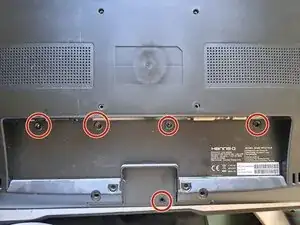

Используйте отвертку PH2 для удаления пяти винтов, крепящих заднюю панель.

В течение этого ремонта следите за каждым винтом и убедитесь, что он вернется на свое место.

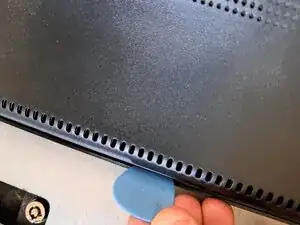

Вставьте плоский конец лопатки в зазор между задней панелью и корпусом.

Аккуратно пройдитесь по всей рамке монитора, вы услышите несколько щелчков.

Пропустите углы, если возникли сложности. Он все равно откроется.

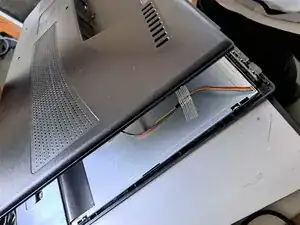

Держите одну из двух коротких сторон и поднимите панель.

Во время сборки нажимайте вдоль краев задней панели, чтобы зафиксировать ее на месте.

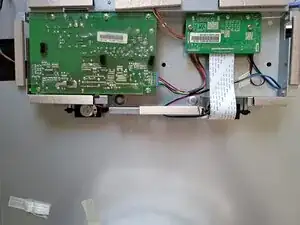

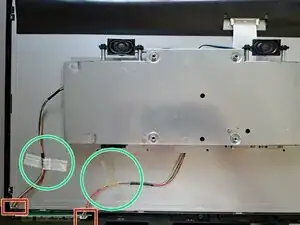

Отключите соединители

Отстегните ленту

Поднимите металлический корпус

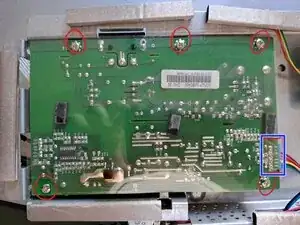

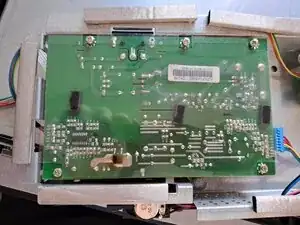

Используйте отвертку PH2 для удаления пяти винтов, крепящих блок питания.

Отключите "радужный" соединитель.

Удалите пластиковую крышку.

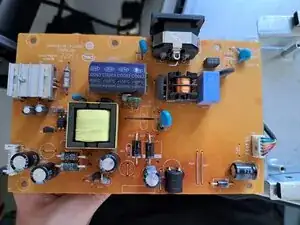

Проверьте плату, обращая внимание на конденсаторы

Эти два конденсатора без вздутий, выглядят нормально. Если у вас есть тестер, вы можете их проверить.

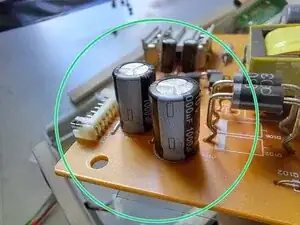

Эти два немного вздуты и их необходимо заменить. Если у вас есть тестер, вы можете их проверить.

Обратите внимание на напряжение и ёмкость.

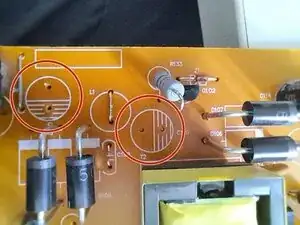

Посмотрите, где находятся старые конденсаторы на печатной плате и отсоедините их.

Вставьте новые конденсаторы.

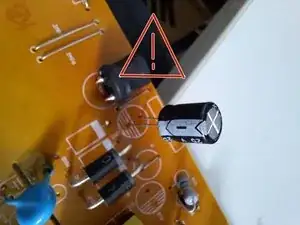

Соблюдайте полярность конденсаторов. В противном случае они могут взорваться.

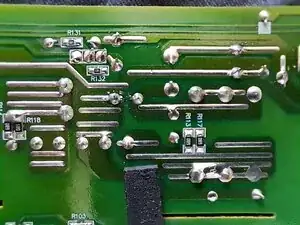

Припаяйте новые конденсаторы, затем обрежьте излишки провода.

Готово. Чтобы собрать, вернитесь к пункту 6 и следуйте к пункту 1.
