Замена материнской платы Iomega Z100S2

Нажмите на пластиковую вкладку, которую можно увидеть через щели в переднем левом углу, используя лопатку.

Переместитесь вниз по тому же боку и нажмите на пластиковую вкладку.

Переместитесь на переднюю правую сторону и снова нажмите на пластиковую вкладку.

После этой вкладки больше нет четвертой, на которую нужно нажимать.

Удерживайте крышку за переднюю часть и тяните вверх.

Вы можете столкнуться с сопротивлением. Тяните крепко, но не дергайте.

Наклоните переднюю крышку вниз, пока штыри не отцепятся от дна корпуса.

Поднимите вверх и наружу.

На этом этапе материнская плата будет свободной.

Отсоедините две пружины от передних пластиковых крючков.

Черные боковые направляющие устройства должны легко сдвинуться вперед и сняться.

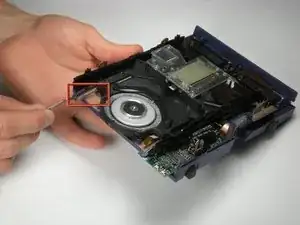

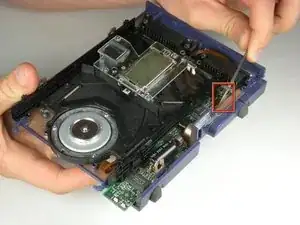

Есть белая вкладка, подключенная к материнской плате. Поднимите её вверх, аккуратно покачивая туда-сюда.

Потенциальный риск повреждения устройства. Вкладка не вытаскивается полностью, она только немного сдвигается вверх, поэтому не вырывайте её!

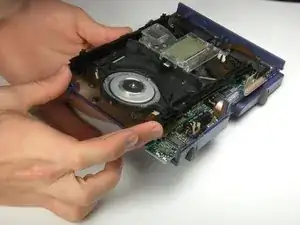

Удерживайте устройство за боковые стороны и аккуратно тяните его вверх.

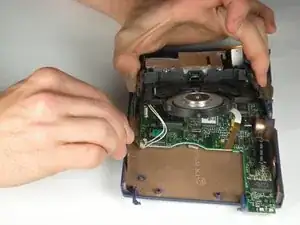

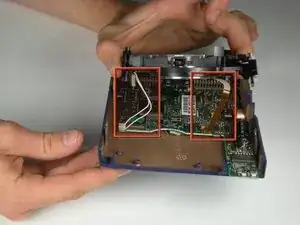

Две провода всё ещё подключены к нижней части устройства и не были отсоединены.

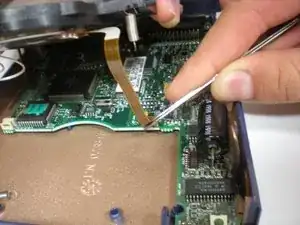

Отсоедините белые провода, используя пинцет, чтобы аккуратно потянуть нижний разъем к себе.

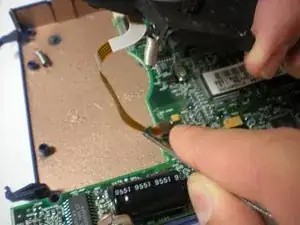

Отсоедините тонкий шнур, используя пинцет, чтобы аккуратно потянуть разъем внизу к себе.

Поднимите устройство вверх и выньте его из корпуса.

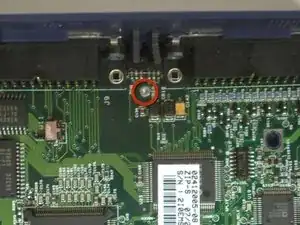

Используйте торцевую отвертку T6, чтобы снять винт длиной 1.3 мм на задней части материнской платы.

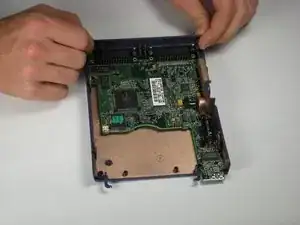

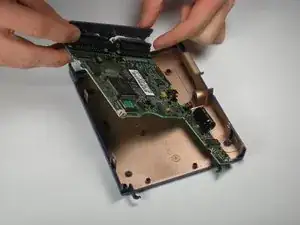

Аккуратно поднимите материнскую плату и заднюю крышку из нижнего корпуса.
