Замена резинового транспортного ролика DYMO LabelPOINT 100

Сдвиньте кнопку освобождения панели.

Поднимите панель.

Крепко нажмите на кнопку освобождения картриджа пальцем.

Вам может понадобиться удерживать кассету и/или всё устройство в неподвижном положении во время нажатия на кнопку.

Вытащите кассету с этикеточной лентой из устройства.

Используйте отвертку Phillips #00 для удаления трех винтов.

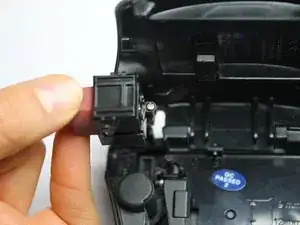

Снимите нож для резки.

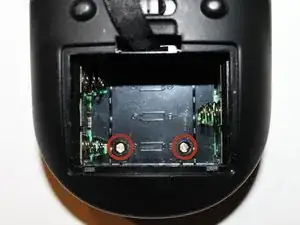

Используйте отвертку Phillips #00 для удаления оставшихся двух винтов из отсека батареи.

Осторожно потяните крышку доступа вверх, чтобы отсоединить её от устройства.

Некоторые электрические провода будут открыты и не отсоединятся. Будьте осторожны, чтобы не повредить электрические провода при снятии крышки доступа.

Используйте отвертку Phillips #00 для удаления шести винтов.

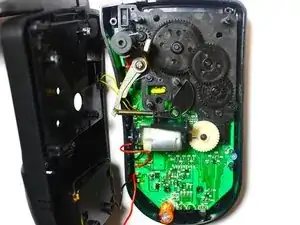

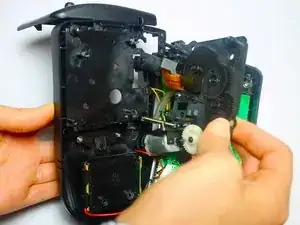

Медленно отделите заднюю панель.

Шестерни, прикрепленные к задней панели, не закреплены и могут выпасть. Это будет затруднять сборку.

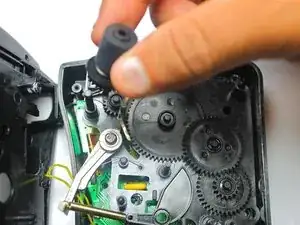

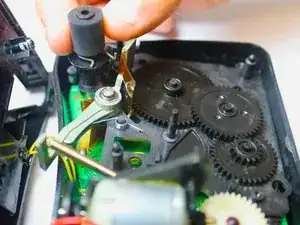

Осторожно потяните резиновый транспортный ролик вверх, чтобы снять его.

Замените резиновый транспортный ролик.
