Замена барабана (wheelhead) Dymo LabelManager 160
Если Ваш Dymo LabelManager 160 неправильно печатает с кассет Dymo D1, возможно, барабан, который разматывает кассеты, неисправен. Этот гид проведёт Вас через процесс раскрытия LabelManager и замены барабана. Учтите, что внутри устройства есть мелкие детали.
Перед началом убедитесь, что устройство выключено и батареи вынуты.
Шаг 1

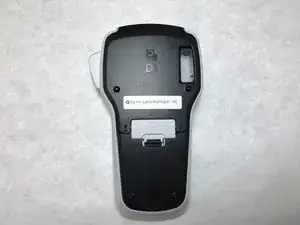

Положите устройство лицевой стороной вниз, чтобы получить доступ к отсеку для батарей.
Шаг 2

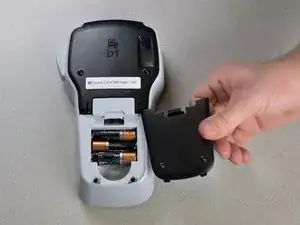

Снимите крышку отсека, чтобы открыть батареи. Удалите шесть старых батареек.
Шаг 3
Чтобы открыть отсек картриджа, просто приподнимите переднюю часть устройства.
Шаг 4

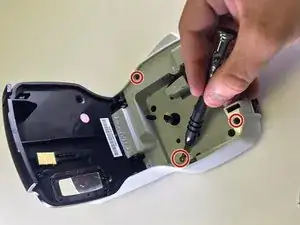

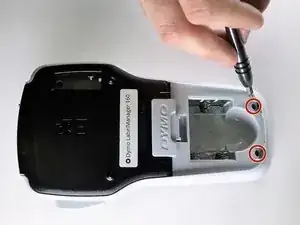

Используя крестовую отвертку Phillips #0, выкрутите четыре винта 1.3 мм из отсека картриджа и два винта 1.2 мм из отсека для батарей.
Шаг 5

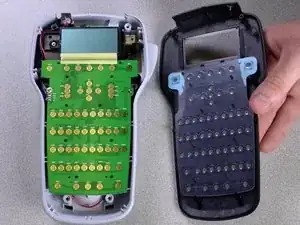

Используя лопатку или другой инструмент, приподнимите и снимите переднюю часть корпуса. Делайте это по периметру устройства, чтобы обеспечить правильный разъём двух частей.
Шаг 6

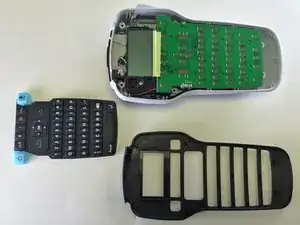

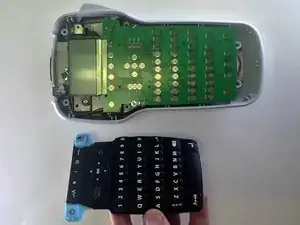

Осторожно снимите резиновую клавиатуру с устройства.
Шаг 7

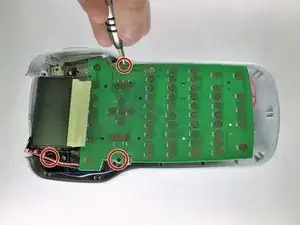

Используя крестовую отвертку Phillips #0, выкрутите три винта 1.1 мм с печатной платы.
Шаг 8

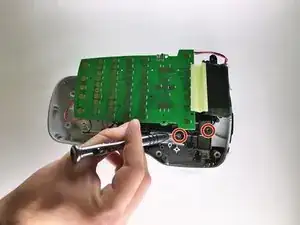

Приподняв печатную плату, используйте крестовую отвертку Phillips #1, чтобы выкрутить два винта 1.2 мм, расположенные под платой.
Шаг 9

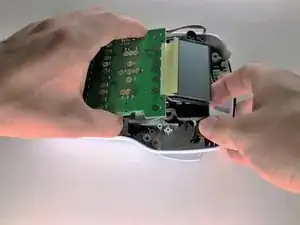

Продолжайте приподнимать остальные компоненты устройства, пока не станет виден ролик (rollerblade).
Шаг 10
Когда компоненты устройства обнажены, аккуратно извлеките барабан из принтера этикеток.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
