Замена экрана Dymo LabelManager 280
Dymo LabelManager 280 — это электронный прибор для печати этикеток с экраном, который предварительно отображает текст перед печатью.
Пожалуйста, обратитесь к странице устранения неполадок dymo и ifixit перед тем, как подтвердить необходимость замены экрана.
Экран может понадобиться снять, если его отображение пустое или повреждено. Это руководство поможет безопасно удалить дисплей Dymo LabelManager 280.
Шаг 1

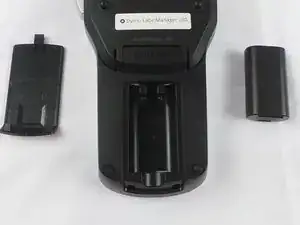

Снимите батарею.

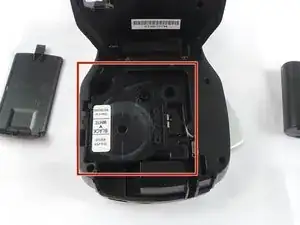

Извлеките кассету с этикетками.
Шаг 2

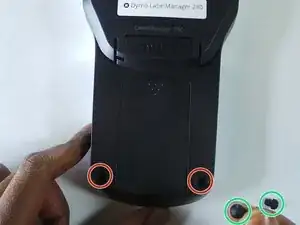

Удалите две резиновые ножки.

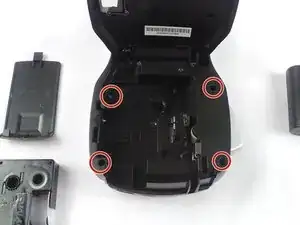

Снимите 6 винтов в указанных местах. Эти винты имеют размер 2mm x 8mm с головкой Phillips #0.
Шаг 3

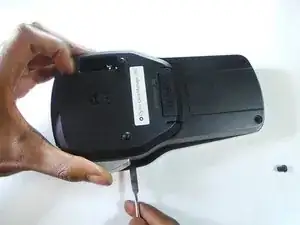

Используйте лопатку для разборки устройства, вставив ее, как показано на рисунке, и поворачивая. Это нужно сделать по всему периметру устройства, чтобы обе части правильно разделились.

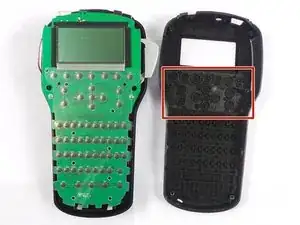

Кнопки, выделенные на втором рисунке, легко выпадают, поэтому будьте осторожны. Держите устройство развернутым вниз, чтобы они не упали.
Шаг 4

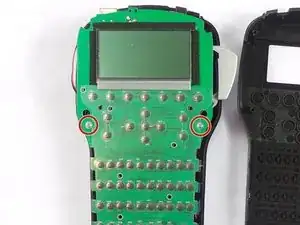

Дополнительно снимите 2 винта (1.2mm X 4mm с головкой Phillips #0).
Шаг 5

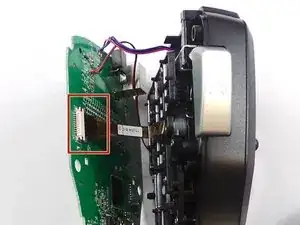

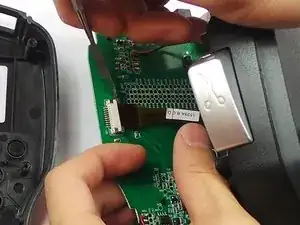

Отсоедините шлейф.
Шаг 6

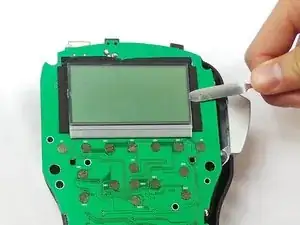

Удалите экран.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
