Замена антенны Linksys WAP 11

Отключите кабели питания и Ethernet от устройства.

Отвинтите внешние пластиковые антенны. По одной антенне с каждой стороны устройства.

Чтобы открыть Linksys WAP11, вам понадобится отвертка Phillips #1 и пара металлических пинцетов.

Используйте пинцеты, чтобы снять два резинок с передних ножек. Вставьте пинцеты в отверстие резинки и потяните наружу.

Это откроет доступ к двум маленьким винтам с головкой Phillips. Удалите их.

Сохраняйте эти два винта вместе.

Двеими руками потяните за верхнюю и нижнюю части, чтобы разделить синие и черные детали.

Это требует значительных усилий.

Уплотнение находится там, где синий пластик встречается с черным. Здесь необходимо прикладывать давление.

После удаления лицевой панели устройства, сдвиньте основание устройства, чтобы открыть доступ к материнской плате и другим внутренним компонентам.

При снятии основания не повредите провода, прикрепленные к устройству.

Вот как выглядит устройство, когда оно полностью открыто.

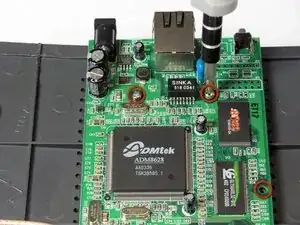

Используя отвертку Phillips, удалите три винта, которые крепят основную плату к шасси.

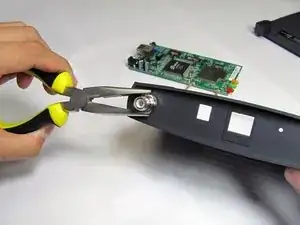

Используя плоскогубцы, снимите гайки, которые крепят порты антенн к задней панели.

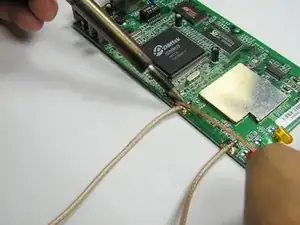

С помощью паяльника и отсасывающей оплетки, отпаяйте и удалите две антенны с материнской платы.

Антенну теперь можно заменить на новую.
