Замена печатающей головки Canon PIXMA MP620B

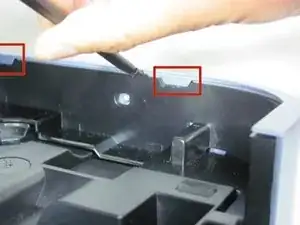

На верхней панели есть несколько защёлок, которые заходят вниз и в чёрную боковую панель. Вставьте инструмент между чёрной панелью и синей панелью как показано и раздвиньте две части.

Вы услышите щелчки. Не паникуйте: это просто расстыковываются защёлки.

Повторите ту же процедуру на левой боковой панели.

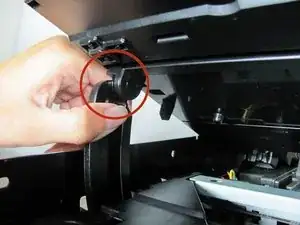

Отстегните опору крышки, сдвинув крючок вниз и влево. Убедитесь, что опора полностью отсоединена перед продолжением.

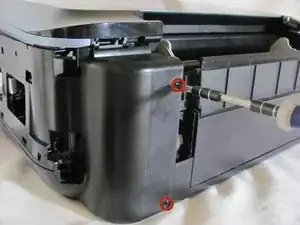

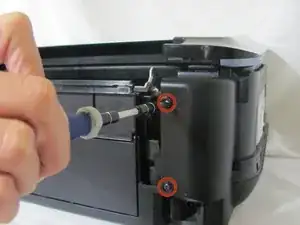

Снимите четыре чёрных винта на задних панелях с левой и правой стороны.

Снимите сканер, выдвинув боковые панели до освобождения штифта сканера. Отложите сканер в сторону.

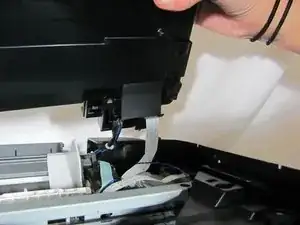

Сканер по-прежнему будет прикреплён проводами с правой стороны. Бережно обращайтесь с деталью, не тяните её резко от основного корпуса принтера.

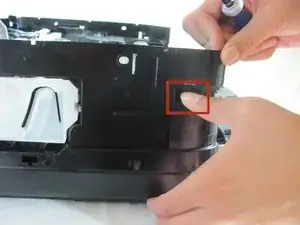

Нажмите на защёлку на левой стороне принтера до щелчка и снимите панель.

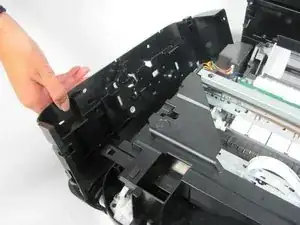

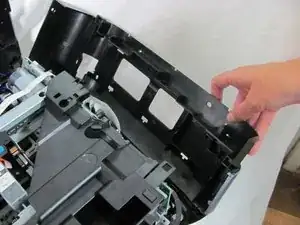

Нажмите на защёлку на правой боковой панели до щелчка, затем снимите панель.

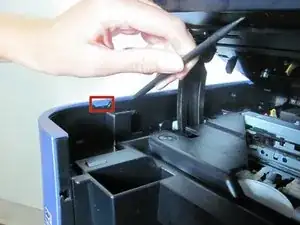

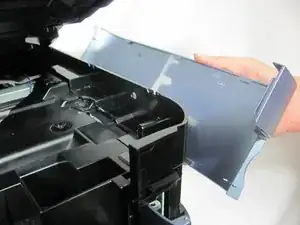

Снимите пластиковую крышку, нажав на защёлку, расположенную на правой стороне принтера. Вдавите защёлку внутрь до щелчка, затем поднимите крышку вверх и снимите её с принтера.

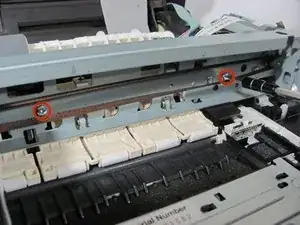

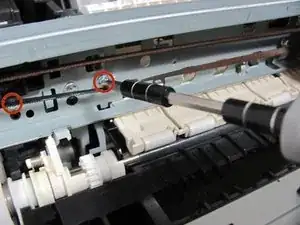

Отвинтите три винта, удерживающие направляющую.

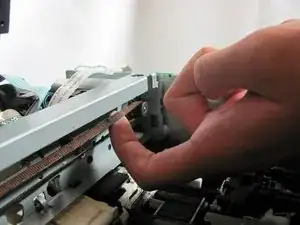

Снимите трос, потянув его вверх и отцепив от шкивов на обоих концах.

Снимите печатающую головку, оттянув её от направляющей.
