Замена хотэнда Creality Ender 3 Pro
Хотэнд 3D-принтера — самая частая причина неудачных отпечатков и общих проблем с принтером. Это связано с природой хотэнда, так как он является наиболее используемой и нагруженной частью принтера. К счастью, заменить хотэнд не слишком сложно. В этом руководстве описано, как заменить хотэнд принтера Ender 3. В качестве предупреждения: в процессе возможно придётся работать с нагретым элементом при примерно 240 градусах Цельсия, соблюдайте крайнюю осторожность.
Шаг 1
Нажмите на ручку, чтобы войти в меню Marlin на ЖК-дисплее, и поворачивайте её для навигации по пунктам.
Перейдите в Temperature > Nozzle.
Отрегулируйте температуру сопла, поворачивая ручку, и подтвердите нажатием.
Используйте ту температуру, при которой вы обычно печатаете, минус примерно 10°C. Для PLA и PETG обычно подходит 210°C.
Шаг 2
Подождите, пока текущая температура (нижняя) не совпадёт с целевой температурой (верхняя).
Шаг 3
Нажмите на рычаг экструдера и вытяните загруженную нить.
Полное нажатие на рычаг может привести к зацеплению нити при вытягивании. Обычно достаточно слегка нажать.
Шаг 4
Перейдите в Temperature и нажмите Cooldown.
Если опция Cooldown недоступна, повторите шаг первый и установите температуру на 0°C.
Шаг 5

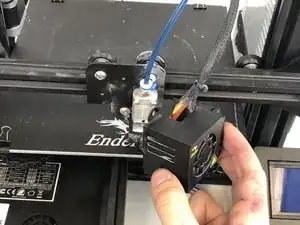

Снимите два винта с кожуха вентилятора с помощью шестигранного ключа 2 мм.
Оттяните кожух от сборки хотэнда и отложите винты в сторону.
Шаг 6

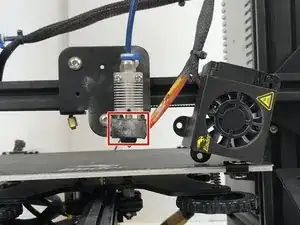

Снимите силиконовый чехол с хотэнда.
Сейчас хорошее время очистить чехол; внутри может накапливаться старая нить и мусор.
Шаг 7

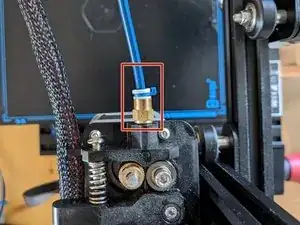

Снимите трубку Bowden с хотэнда или с сборки экструдера.
Снимите синюю пластиковую защёлку с фитинга.
Нажмите на серую часть быстросъёмного фитинга и одновременно потяните трубку Bowden.
Вы также можете сделать это с большим фитингом на хотэнде, если хотите повторно использовать трубку, но я бы этого не рекомендовал, так как большинство хотэндов поставляются с новой трубкой, а старая трубка, скорее всего, деградировала из-за нагревательных циклов.
Шаг 8

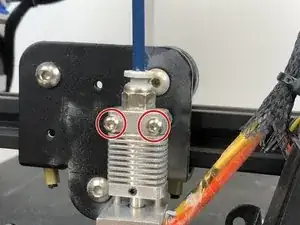

Снимите два больших винта с радиатора хотэнда с помощью шестигранного ключа 2 мм.

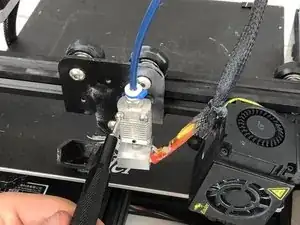

Оттяните хотэнд от каретки.
Шаг 9

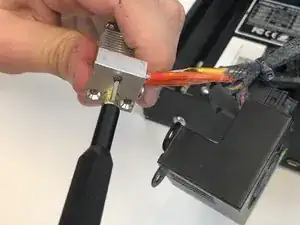

Снимите установочный винт (grub screw) из основания хотэнда с помощью шестигранного ключа 1.5 мм.
Отложите установочный винт в сторону.
Установочный винт очень маленький. Будьте внимательны, чтобы не потерять его.
Шаг 10

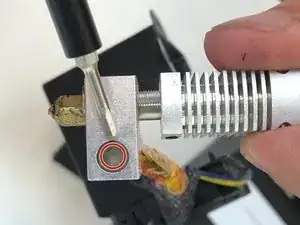

Лёгким нажатием шестигранного ключа выдавите нагревательный картридж из хотэнда.
Новый хотэнд имеет собственный термистор и картридж, но легче использовать старые, если они исправны.
Если нагревательный картридж не выходит при лёгком усилии, нагрейте блок до 240 градусов Цельсия. С этого момента захватывайте блок плоскогубцами.

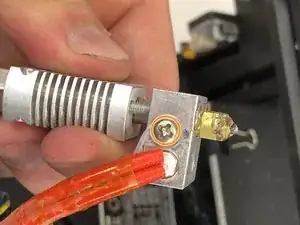

Снимите винт с крестообразной головкой, чтобы извлечь термистор, очень осторожно, чтобы не перерезать провод термистора.
В этом шаге вы можете иметь дело с горячими деталями. Не прикасайтесь к элементам голыми руками.
Провода термистора хрупкие и не подлежат повторной пайке. Обращайтесь с ними предельно аккуратно.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке. Убедитесь, что если вы сохранили оригинальную трубку, она полностью вставлена в хотэнд.
Перевод руководства с ifixit.com
