Замена ножа резака Epson TM-U300
Ваш принтер Epson TM-U300 больше не режет бумагу так, как раньше? Резак заедает или издает странные звуки?
Этот гид покажет вам, как заменить нож.
Пожалуйста, будьте снисходительны ко мне, так как это первый гид, который я когда-либо отправлял на iFixit. Спасибо!
Шаг 1
Убедитесь, что кабели питания/интерфейса отключены перед продолжением!

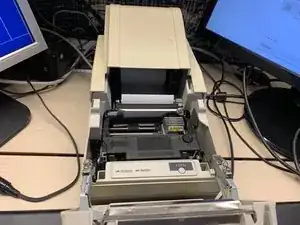

Откройте крышку печатающей головки/картриджа с лентой.

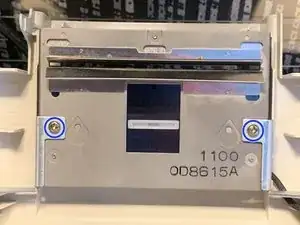

Уберите два винта с крестообразной головкой, фиксирующие два заземляющих крепления, которые удерживают блок резака на месте.
Отложите металлические крепления в сторону.
Не тяните за них сильно – вы рискуете повредить заземляющие провода.
Снимите резак, будьте осторожны, чтобы не порвать/не прищемить кабель, идущий от него.

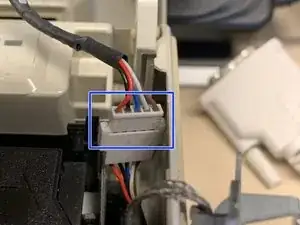

Отсоедините кабель, соединяющий резак с принтером.
Шаг 2
Внимание: Винты довольно мягкие и легко повреждаются.
Убедитесь, что блок резака ориентирован так, чтобы мотор/шестерни были лицом к вам.

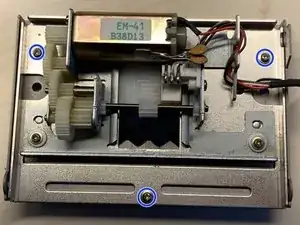

Уберите три винта, удерживающие две половинки на месте.

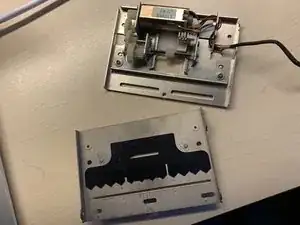

Разъедините две половинки, следя за тем, чтобы не повредить провода.
Шаг 3

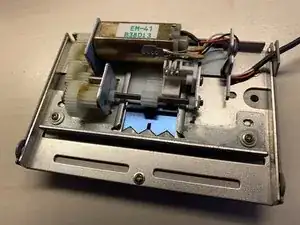

Нож станет доступен после разъединения двух половинок.
Нож острый! Будьте осторожны, чтобы не повредить себя.

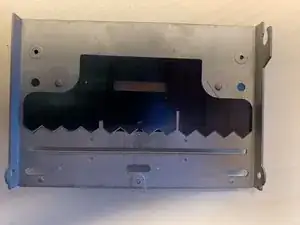

Обязательно обратите внимание на положение, в котором установлен нож.

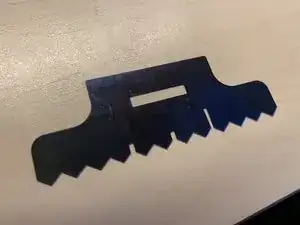

Зубчатая кромка должна быть обращена к отверстию для бумаги, с более длинным из трех вырезов справа (при условии, что рамка ориентирована как на изображении).
Убедитесь, что провода, идущие от блока резака, проложены через выемку в левом шарнире крышки печатающей головки при повторной установке блока в принтер.
Заключение
Чтобы собрать принтер обратно, следуйте этим инструкциям в обратном порядке.
