Разборка изображения барабана HP Color Laser 150nw
Как удалить изображенческий барабан (устройство, которое переносит тонер на бумагу) в принтере HP Color Laser 150nw.
Необходимые вещи:
Пальцы :)
по желанию пара перчаток
Шаг 1

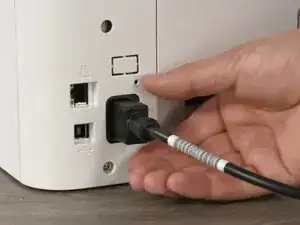

Выключите принтер, отключив сетевой шнур
Шаг 2
Откройте переднюю крышку

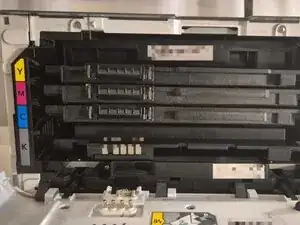

Осторожно вытащите каждый тонерный картридж (черный, циановый, маджента, желтый) и положите их на чистую поверхность.

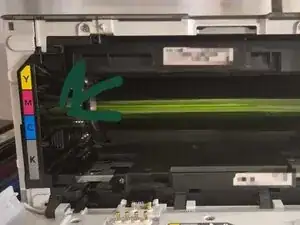

Затем вытащите боковой держатель тонера (фото 2)
Шаг 3

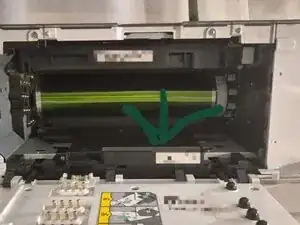

Вытащите блок барабана. Используйте маленькую ручку или захват, чтобы медленно выдвинуть блок барабана из принтера
Вынимайте, аккуратно тянув за ручку (указана на фото 1)
Совет: НЕ TOUCH THE GREEN DRUM ROLL
Шаг 4
Соберите обратно в следующем порядке:
барабан изображения -> боковой держатель тонера -> картриджи -. закройте переднюю панель :) надеюсь, это поможет!
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
