Замена материнской платы Epson PictureMate Pal PM 200

Убедитесь, что устройство выключено и отключено от сети, чтобы не повредить внутренние компоненты перед началом работ.

Выключите устройство и с помощью металлической лопатки снимите каждую из двух заглушек, скрывающих винты, которые крепят верхнюю панель к корпусу.

Удалите два винта Phillips длиной 6 мм.

Осторожно приподнимите крышку и поверните её, чтобы она была обращена к дочерней плате под ней.

Аккуратно извлеките ленточный кабель из его разъёма.

Другой конец ленточного кабеля всё ещё подключён к материнской плате устройства. Снимайте только конец, подключённый к дочерней плате, если в последующих шагах не указано иначе, чтобы не потерять кабель из-за ненужного отключения.

Снимите верхнюю панель принтера.

Удалите следующие винты Phillips:

Шесть винтов по 8 мм

Четыре винта по 6 мм

Снимите металлический кронштейн.

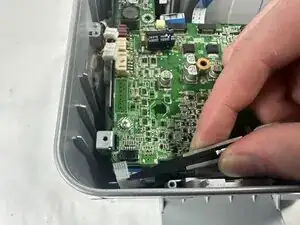

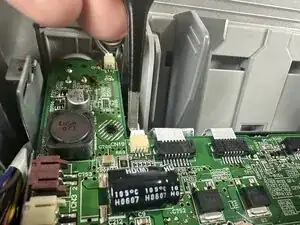

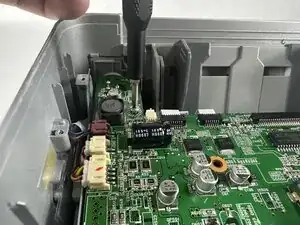

Снимите разъёмы с их гнёзд с помощью пинцета.

Рекомендуется захватывать разъёмы за пластиковую часть, а не за провода, так как это может повредить изоляцию провода или ослабить его крепление в разъёме.

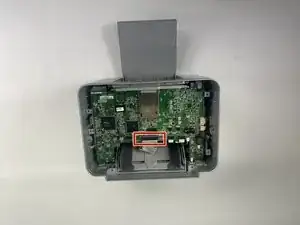

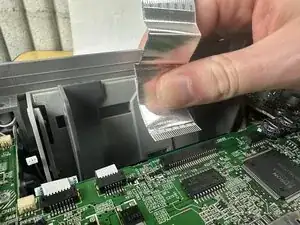

Отключите ленточный кабель, подключённый к дочерней плате, потянув его горизонтально в направлении, совпадающем с разъёмом.

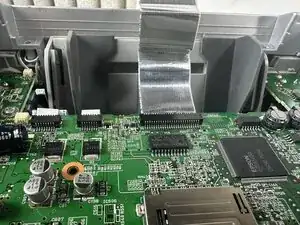

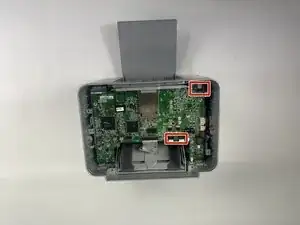

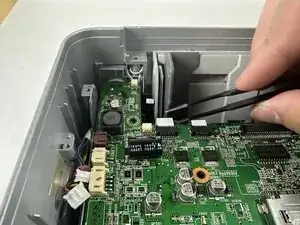

Удалите все остальные ленточные кабели с помощью пинцета. Можно использовать нейлоновые обратные пинцеты, чтобы снизить риск повреждения кабеля.

Некоторые ленточные кабели прикреплены к нижней стороне платы, но находятся в той же области, что и другие.

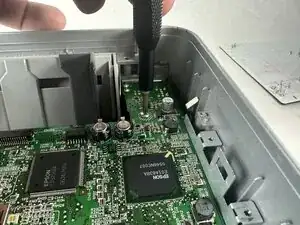

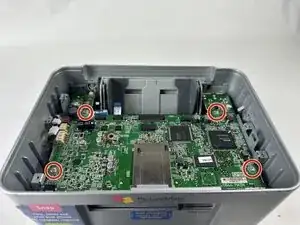

Удалите четыре винта Phillips по 8 мм, которые фиксируют материнскую плату.

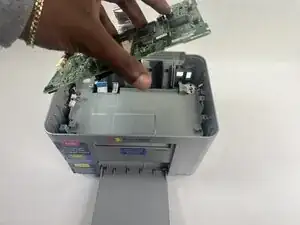

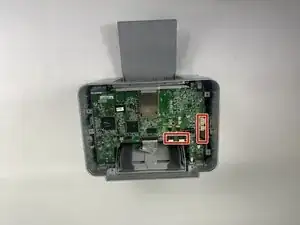

Чтобы извлечь плату, аккуратно подденьте наружный корпус, как показано на изображении, чтобы разъём питания и USB освободились от пластика. Затем просто выдвиньте плату под углом, чтобы она вышла. В результате у вас должна остаться плата, как показано на второй фотографии.
