Разборка и очистка Epson EH-TW9100

На данном изображении вы можете увидеть зелёное пятно на проекции. Это вызвано пылью (в моём случае) на зелёной ЖК-панели. В определённой степени возможно сфокусировать проектор на этих пятнах.

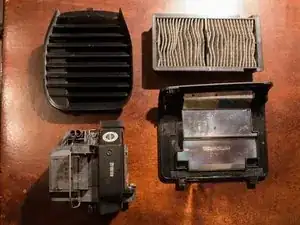

Удалите фильтр и лампу.

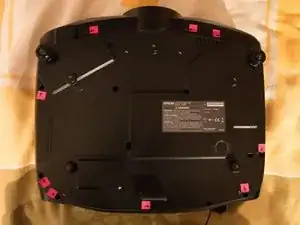

Удалите 10 неметрических винтов, один внутри корпуса лампы и 9 на дне. Я отметил все неметрические винты розовыми маркерами.

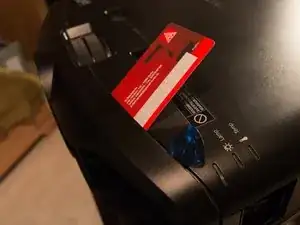

Теперь вы можете снять переднюю панель. Я использовал медиатор и пластиковую карту. Осторожно вставьте медиатор с левой стороны проектора между корпусом и передней панелью и попытайтесь продвинуться к середине. Сделайте то же самое с правой стороны, передняя панель должна сняться.

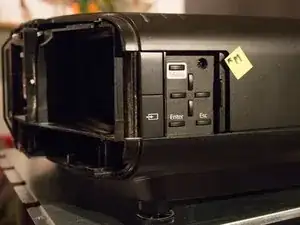

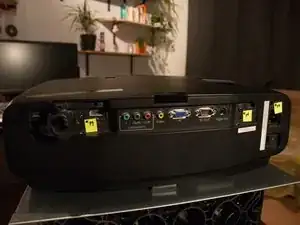

Удалите метрические винты сзади, я отметил их жёлтыми маркерами. Задняя панель должна сняться.

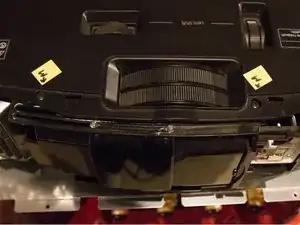

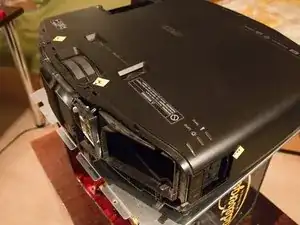

Необходимо открутить ещё 3 метрических болта (жёлтые маркеры).

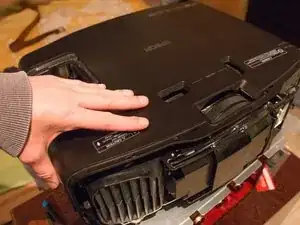

Поднимите и снимите крышку.

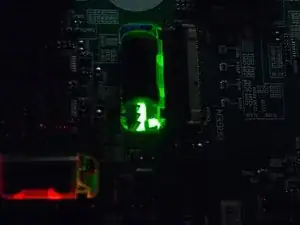

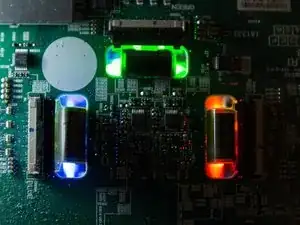

Вы можете увидеть ЖК-блок под печатной платой.

[необязательно] подключите лампу обратно

ОСТОРОЖНО: В следующем шаге в инструкции говорится о подключении устройства, пока корпус открыт и плата exposed. Будьте осторожны, чтобы не касаться ничего, так как это может привести к электрическому удару.

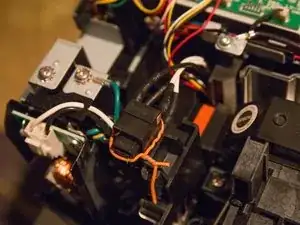

[необязательно] Для запуска вам нужно перепрыгнуть переключатель рядом с лампой, как показано на втором изображении. Как только вы подключите проектор, живые части будут
