Замена дисплея Epson PictureMate Pal PM 200
Пользовательский интерфейс отображается на 53 мм ЖК-экране. Следовательно, это важный компонент для управления принтером. Если у вас наблюдаются визуальные ошибки или экран не включается, это руководство покажет, как заменить экран, чтобы попытаться устранить проблему.
Шаг 1
Убедитесь, что устройство выключено и отключено от сети, чтобы не повредить внутренние компоненты перед началом работы.

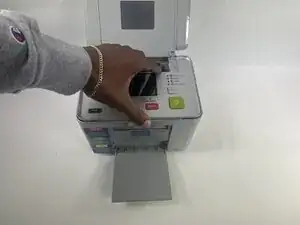

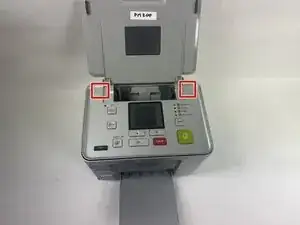

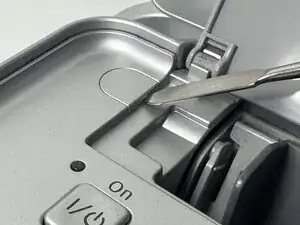

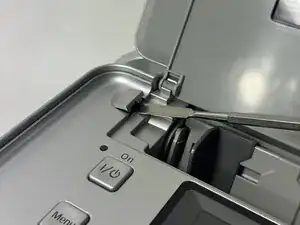

Выключите питание устройства и используйте металлическую лопатку, чтобы снять каждую из двух заглушек над винтами, которые удерживают верхнюю панель на устройстве.
Шаг 2

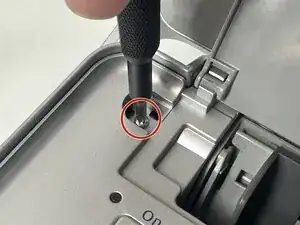

Удалите два винта Phillips 6 мм.
Шаг 3

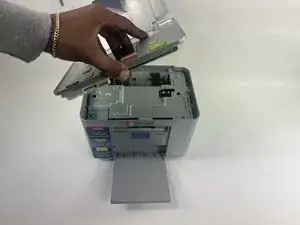

Осторожно приподнимите крышку и поверните её так, чтобы она смотрела на дочернюю плату снизу.
Осторожно вытяните плоский гибкий кабель из его разъёма.
Другой конец гибкого кабеля всё ещё подключён к плате устройства. Снимайте только конец, подключённый к дочерней плате, если в дальнейшем шаге не указано иное, чтобы не потерять кабель из‑за ненужного извлечения.
Шаг 4

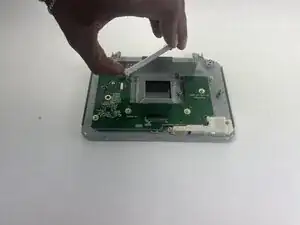

Снимите верхнюю панель принтера.
Шаг 5

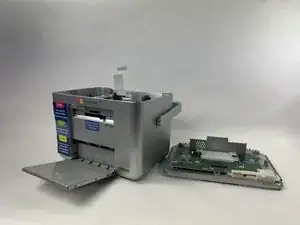

Положите панель в сторону на чистую ровную поверхность.
Шаг 6

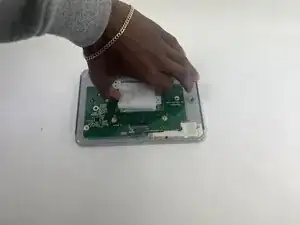

Удалите два винта Phillips 8 мм, крепящие узел дисплея к верхней панели.
Шаг 7

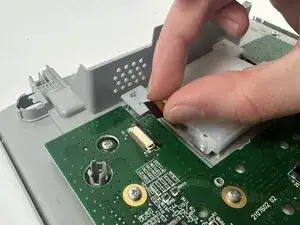

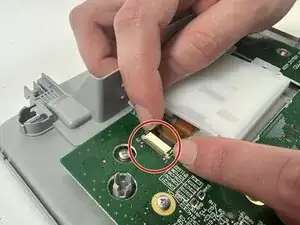

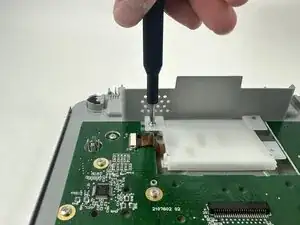

Оттяните чёрную фиксирующую защёлку ZIF в сторону, к плоскому кабелю.
Отключите плоский гибкий кабель от дочерней платы.
Шаг 8

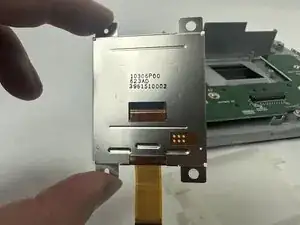

Снимите узел дисплея с верхней панели.
Шаг 9

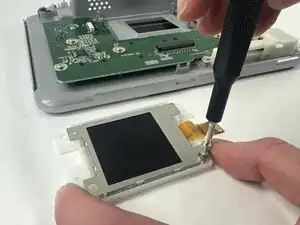

Удалите два винта 8 мм, закрепляющие дисплей в корпусе.
Шаг 10

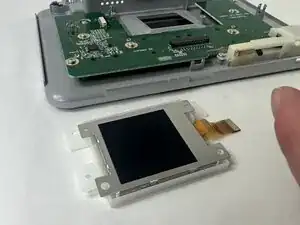

Извлеките дисплей из корпуса.
Заключение
Для сборки устройства следуйте вышеуказанным шагам в обратном порядке.
Утилизируйте электронные отходы через переработчика с сертификатом R2 или e-Stewards.
Ремонт не удался? Попробуйте базовую диагностику или обратитесь за помощью в сообщество Answers.
Перевод руководства с ifixit.com
