Материнская плата Epson PictureMate Pal PM 200

Компьютеры

Обеспечивает работу панели управления и пользовательского интерфейса устройства в целом, эта деталь может потребовать замены при повреждении или износе. (Если возникают подозреваемые проблемы, сначала обратитесь к руководству по LCD.)

Шаг 1

Убедитесь, что устройство отключено от сети и выключено, чтобы не повредить внутренние компоненты перед началом работы.

Выключите устройство и используйте металлическую лопатку, чтобы снять каждую из двух крышек над винтами, удерживающими верхнюю крышку устройства.

Шаг 2

Удалите два винта Phillips размером 6 мм.

Шаг 3

Осторожно поднимите крышку и поверните ее, чтобы видеть материнскую плату под ней.

Аккуратно вытяните плоский кабель из разъема.

Другой конец плоского кабеля все еще находится на материнской плате устройства. Удаляйте только тот конец, который подключен к материнской плате, если в следующих шагах не указано иное, чтобы не потерять его из-за ненужного снятия.

Шаг 4

Снимите верхнюю крышку принтера.

Шаг 5

Удалите плоский кабель LCD, осторожно вытянув его из разъема.

Шаг 6

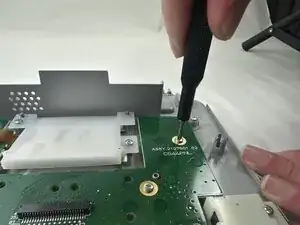

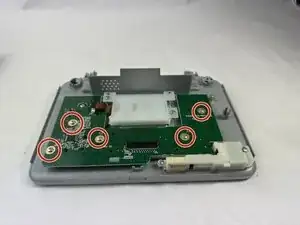

Удалите все пять винтов Phillips размером 8 мм, которые крепят материнскую плату к верхней панели.

Шаг 7

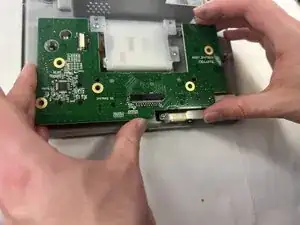

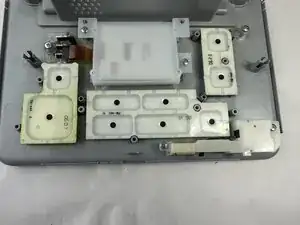

Удалите материнскую плату, приподняв ее от верхней панели.

Заключение

Чтобы собрать устройство, выполните вышеуказанные шаги в обратном порядке.
Сдайте ваши электронные отходы зарегистрированному переработчику сертификации R2 или e-Stewards.
Перевод руководства с ifixit.com
