Замена/обновление модуля StrataFlash памяти маршрутизатора Cisco 878

Устанавливать, заменять или обслуживать это оборудование следует только обученному и квалифицированному персоналу!

Во время выполнения этой процедуры надевайте заземляющие браслеты, чтобы избежать повреждения платы статическим электричеством. Не прикасайтесь к задней плате рукой или каким‑либо металлическим инструментом, чтобы не получить электрический удар!

Убедитесь, что переключатель питания переведен в положение ожидания и что кабель питания отключен. Отключите все кабели от задней панели маршрутизатора.

Используйте отвертку Phillips #1, чтобы снять два винта на задней стороне устройства.

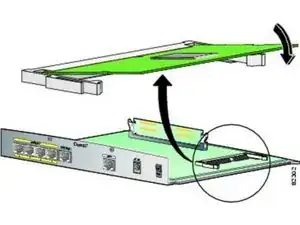

1. Осторожно оттолкните верхнюю крышку маршрутизатора от себя.

2. Поднимите верхнюю крышку с нижней части маршрутизатора.

3. Снимите верхнюю крышку с устройства.

Разместите нижнюю часть маршрутизатора на антистатическом коврике.

Используйте отвертку Phillips #1, чтобы снять три винта на передней стороне устройства.

1. Аккуратно приподнимите внутренний металлический экран от нижней части маршрутизатора.

2. Снимите внутренний металлический экран с устройства (см. крепления на изображении).

Будьте осторожны и не деформируйте пластины!

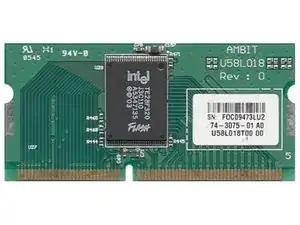

1. Поместите пальцы на рычажки по обеим сторонам разъема и разожмите их.

2. Сильно потяните фиксирующий рычажок от модуля до тех пор, пока модуль не выйдет из посадочного места.

3. После этого вы можете извлечь модуль из разъема.

1. Вставьте модуля с зазубренным краем в разъем под углом.

2. Плотно прижмите незазубренный край модуля вниз, пока не услышите щелчок. Выемки должны полностью войти в пазы.
