Как открыть шасси маршрутизатора Cisco 878 Integrated Services

Установка, замена или обслуживание этого оборудования должны выполнять только обученные и квалифицированные специалисты!

Во время этой процедуры используйте заземляющие браслеты, чтобы избежать повреждения от ЭМС. Не прикасайтесь к задней панели руками или металлическими инструментами, иначе вы можете получить электрический удар!

Убедитесь, что переключатель питания установлен в режим ожидания, и что кабель питания отключен. Отключите все кабели от задней панели маршрутизатора.

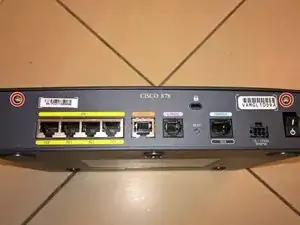

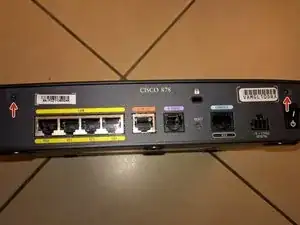

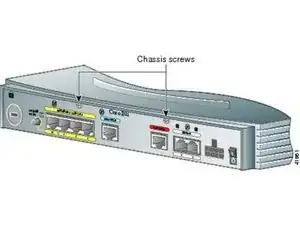

Используйте отвертку Phillips #1 для снятия двух винтов на задней стороне устройства.

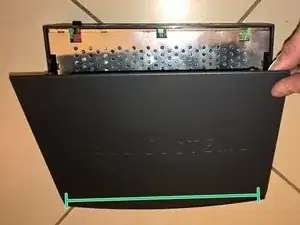

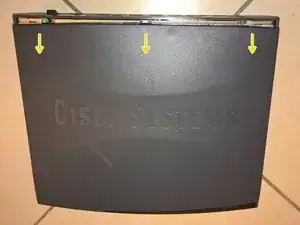

1. Аккуратно отодвиньте верхнюю крышку маршрутизатора от себя.

2. Поднимите верхнюю крышку с нижней части маршрутизатора.

3. Снимите верхнюю крышку с устройства.

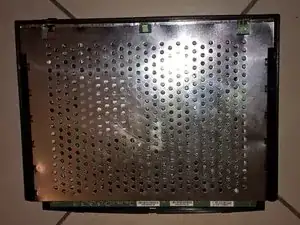

Поместите нижнюю часть маршрутизатора на антистатический коврик.

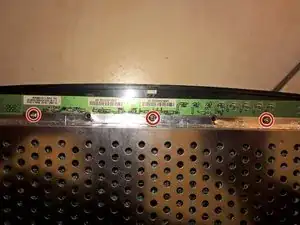

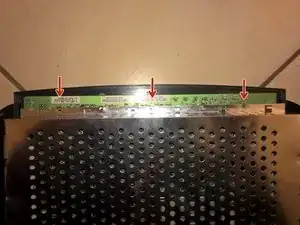

Используйте отвертку Phillips #1 для снятия трех винтов на передней стороне устройства.

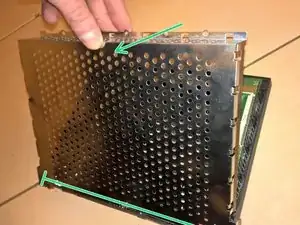

1. Аккуратно поднимите внутренний металлический экран с нижней части маршрутизатора.

2. Снимите внутренний металлический экран с устройства (см. анкеры на изображении).

Будьте осторожны и не искажайте пластины!
