Замена TVS-диода в Ubiquiti UniFi AP AC Lite
В этом руководстве описаны шаги, необходимые для ремонта точки доступа Ubiquiti Unifi AP AC Lite (модель UAP-AC-LITE), которая не включается и определяется по ошибке питания инжектора PoE (инжектор PoE мигает белым).
В некоторых случаях центральные светодиоды на неисправных устройствах могут едва мигать при удерживании кнопки сброса при подключённом питании PoE. Это может быть видно только при извлечённой из корпуса плате.
UAP-AC-LITE содержит схему защиты от перенапряжения, реализованную односторонним TVS-диодом. Хотя этот диод не является предохранителем, ожидаемый режим его отказа — короткое замыкание, которое отвлекает питание от остальной части платы. Это короткое также обнаруживается инжектором PoE, из-за чего он прекращает подачу питания.
В этом руководстве показано, как:
- Разобрать UAP-AC-LITE
- Проверить, вышел ли из строя TVS-диод защиты от перенапряжения
- Удалить и заменить повреждённый диод
Шаг 1


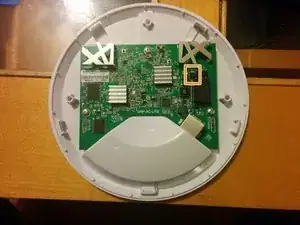

Передняя крышка закреплена пятью защёлками.
Используйте лопаточку (Jimmy), чтобы создать зазор рядом с защёлкой, и вставьте пластиковый монтажный инструмент. Приложите умеренное усилие, чтобы разжать защёлки.
Осторожно с направляющими выступами, которые могут мешать продвижению. Старайтесь направлять лопатку к центру передней крышки.
Шаг 2

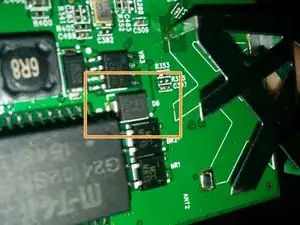

TVS-диод, обозначенный как D6 на печатной плате, находится между антенной и крупной микросхемой со стороны разъёма RJ45 платы.
Это односторонний TVS-диод на 24 В с выводами J (SMBJ24A) производства Littlefuse. Обратите внимание на расположение белой полосы на диоде — она указывает ориентацию.

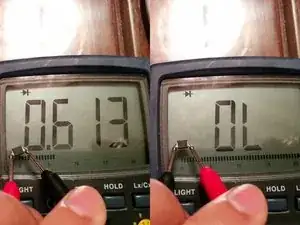

Используйте мультиметр или омметр, чтобы проверить, замкнул ли диод. Замкнувшийся диод будет показывать сопротивление менее 1 Ом в обоих направлениях. Исправный диод будет иметь значительно большее сопротивление в одном направлении, чем в другом.
Если диод не замкнут, причина может быть в другом, и дальнейшие действия могут не устранить проблему с вашей точкой доступа.
Шаг 3
Чтобы отпаять повреждённый диод, нагрейте одну сторону, подденьте диод пинцетом и поднимите его. Повторите с другой стороны, пока диод не освобождён.
Если припой не плавится, попробуйте использовать более крупный жал для паяльника, чтобы передать больше тепла и быстрее расплавить припой.
После удаления замкнувшего диода точка доступа должна включиться и работать нормально. Однако пропуск этого шага может привести к дальнейшему повреждению при повторном перенапряжении.
Шаг 4

Перед установкой нового диода используйте мультиметр или омметр, чтобы убедиться, что он работает корректно. Исправный TVS-диод будет иметь значительно большее сопротивление в одном направлении, чем в другом.
Для установки нового диода:
Проверьте маркировку ориентации на диоде, чтобы убедиться, что он установлен правильно, с **полосой, направленной в сторону антенны**.
Нанесите флюс на контактные площадки и добавьте тонкий слой припоя. Если припой не прилипает к площадкам, можно добавить его на обратную сторону выводов диода.
Удерживайте новый диод пинцетом. При прикладывании давления вниз нагрейте один вывод возле припоя, пока припой не расплавится и не установит соединение. Повторите для второго вывода.

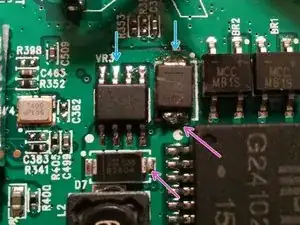

Проверьте, что соединения надёжны. Должна быть непрерывность между одним выводом D6 и выводом в VR3, и между другим выводом D6 и D7.
Заключение
Для сборки устройства снова установите переднюю крышку.
