Замена динамиков Polaroid LCD-0700P

Переверните устройство так, чтобы его нижняя сторона была направлена вверх.

С нижней стороной устройства вверх найдите винт 11 мм в каждом дальнем углу корпуса. Снимите по одному винту 11 мм из всех четырёх углов, используя крестовую отвертку Phillips #0.

Поверните устройство так, чтобы нижняя сторона была обращена к Вам, а кромка, где соединяются корпус и крышка, была сверху. Открытие устройства должно быть направлено вниз.

В этом положении Вы увидите линию сгиба между корпусом и верхней крышкой. Аккуратно вставьте пластиковый инструмент для открытия в зазор линии сгиба между передней и задней крышками, чтобы их разъединить.

Будьте осторожны при отделении передней и задней крышек, так как они соединены тонким проводом.

Разделите половины корпуса.

Найдите плату ввода/вывода в верхнем левом углу устройства. Она выглядит как зелёная печатная плата с проводами, выходящими и соединяющимися с крышкой корпуса.

С помощью пластикового инструмента для открытия отсоедините разноцветные провода, расположенные на плате ввода/вывода. Это те же самые разноцветные провода, которые соединяют заднюю крышку с платой ввода/вывода.

Используйте два пластиковых инструмента для открытия, чтобы снять три проводных разъёма на стороне платы ввода/вывода.

Используйте крестовую отвертку Philips #0, чтобы выкрутить пять винтов на плате.

Один из винтов скрыт под чёрной лентой, поэтому аккуратно отодвиньте ленту в сторону, чтобы получить доступ. При установке платы поставьте ленту на место.

Поднимите плату из корпуса.

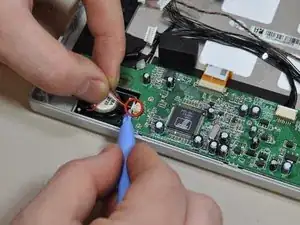

Отсоедините провода(ы) динамика от логической платы.

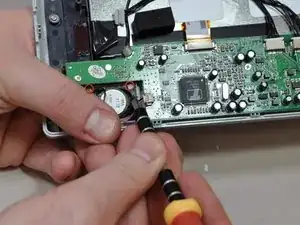

Используйте маленькую плоскую отвертку, чтобы соскрести капли клея с фиксирующих стоек во всех четырёх углах снимаемого динамика. (Показан правый динамик)

Будьте осторожны при соскребании клея, чтобы не повредить логическую плату.

При сборке смешайте небольшое количество 5‑минутного эпоксидного клея и нанесите его на четыре фиксирующие стойки. Дождитесь полного застывания эпоксидной смолы в течение 5 минут перед продолжением сборки.

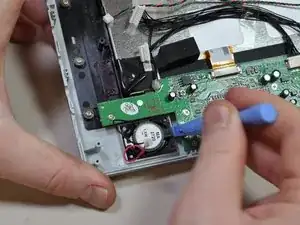

Используйте пластиковый инструмент для открытия, чтобы поднять динамик(и) с фиксирующих стоек.
