Ремонт промежуточного передающего барабана (ППБ)

Расстояние между повторениями дефекта печати — лучшее указание на его источник. Проблемы с промежуточным передающим барабаном повторяются через каждые 70 см, что соответствует 2,3 страницы формата А4. Периодические тёмные вертикальные полосы свидетельствуют о том, что промежуточный передающий барабан недостаточно очищается.

Загрязнённый отпечаток, вызванный промежуточным передающим барабаном, как правило, проявляется периодически, поскольку принтеры имеют несколько независимых способов удаления отработанного тонера. Скребок, встроенный в промежуточный передающий барабан, — лишь один из нескольких этапов очистки.

Такие периодические проблемы чаще связаны с недавней историей печати, а не с текущей задачей, что затрудняет диагностику.

Опыт школы, печатающей 200 000 страниц в год на этих принтерах, показывает, что большинство проблем с качеством вызвано использованием совместимых картриджей с тонером. Причина этих неисправностей легко доказывается заменой картриджей. Обычно от 5% до 20% совместимых картриджей вызывают проблемы с качеством.

Среди небольшого числа проблем с качеством, сохраняющихся при использовании нескольких разных картриджей, единственной другой выявленной причиной загрязнённых отпечатков при печати 200 000 страниц в год были неисправности промежуточных передающих барабанов.

Это руководство отличается необычно неформальным стилем, поскольку автор восстановил лишь три таких барабана. Тем не менее, оно публикуется, поскольку пока нет ничего более полного.

Другие руководства говорят только о ручной очистке барабана, которая, хотя и проста в выполнении, даёт лишь кратковременный эффект, если основная причина — неработающий скребок, не очищающий барабан.

Так как ручная чистка барабана проста и безопасна, стоит несколько раз провести её перед тем, как приступать к гораздо более сложному ремонту, описанному в этом руководстве.

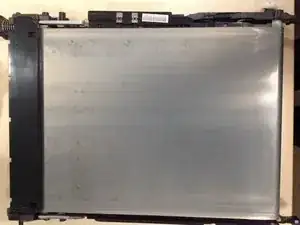

Следуйте инструкциям HP по извлечению промежуточного передающего барабана из принтера

Инструкции по снятию промежуточного передающего барабана также доступны на странице 166 главы один комплексного руководства по ремонту принтера, которое можно найти на сторонних сайтах. Эта страница находится на 320-й странице по следующей ссылке.

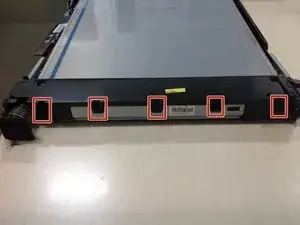

Осторожно отогните пять пластиковых защёлок, удерживающих крышку сборника тонера, прикреплённого к концу промежуточного передающего барабана.

Теперь крышку можно снять со сборника тонера. После аккуратного покачивания она отделяется.

Сборник тонера заполнен старым тонером, который может рассыпаться при неаккуратном извлечении крышки.

Теперь можно высыпать отработанный тонер

Этот этап считается наиболее сложным при повторной сборке, поэтому данному руководству присвоен уровень сложности «Сложный». Сохраняйте шестерни в порядке, в котором снимали, и сохраняйте их ориентацию, чтобы правильно собрать позже.

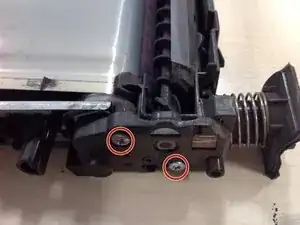

Открутите два винта длиной 10 мм, удерживающих крышку, затем осторожно снимите крышку. Старайтесь снять только крышку, оставив шестерни на месте, чтобы удалить их по отдельности и запомнить последовательность.

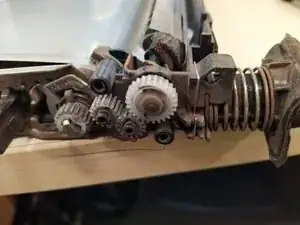

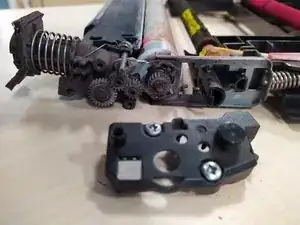

Снимите 4 шестерни.

Снимите металлическую раму, соединяющую ролик барабана со сборником тонера.

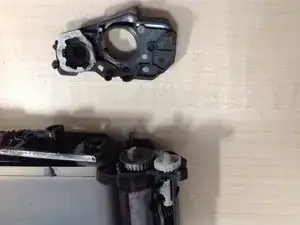

Этот вид снизу даёт более чёткое представление о том, как будет установлен крюк при повторной сборке.

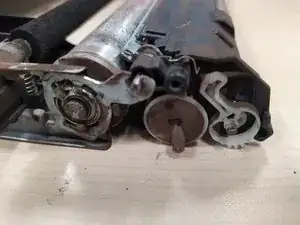

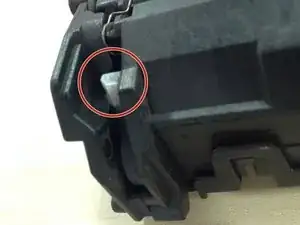

Перед снятием крышки со второй стороны обратите внимание на положение белого пластикового штифта снизу. Если он выпадет, легко ошибиться при установке его обратно, и в итоге он будет выступать за пределы чёрной пластиковой рамы.

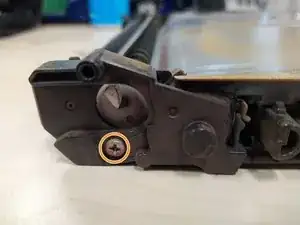

Открутите один винт длиной 10 мм, затем снимите крышку.

Это изображение снизу, показывающее, как металлический крюк будет вставлен обратно при сборке.

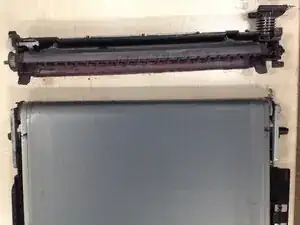

Сборник отработанного тонера теперь отделён от остальной части барабана и его роликов.

Теперь можно провести более тщательный осмотр, чтобы определить причину проблем с качеством. В трёх отремонтированных на данный момент устройствах были обнаружены два различных дефекта.

В одном случае на пластиковом скребке в блоке сбора тонера был чётко выраженный изгиб. Новые скребки доступны на Aliexpress. Установка заключается в освобождении двух пружин крепления и вставке нового скребка под пластиковым червячным шнеком.

В двух других случаях более тщательный осмотр барабана показал, что при прохождении по ролику, находящемуся под давлением на скребок, он шероховат. На втором изображении видна эта шероховатость. Остальная часть этого руководства посвящена устранению этого дефекта.

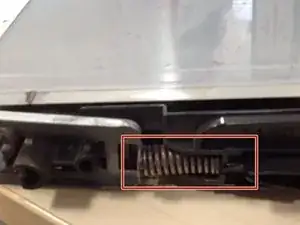

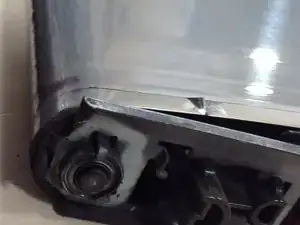

Барабан натянут пружинами сильного действия с каждой стороны модуля. Плоская отвертка может сжать эту пружину достаточно, чтобы вывести её рычагом из зацепления.

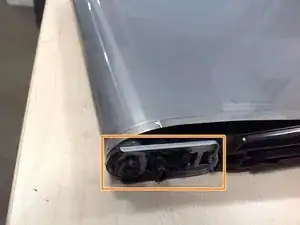

На втором изображении показан ослабленный барабан после освобождения двух пружин.

Теперь металлическую раму можно отсоединить от ролика, чтобы извлечь ролик.

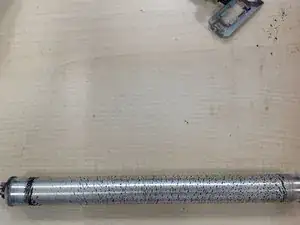

Причина загрязнённых отпечатков теперь очевидна. Тёмные отметины, видимые на изображении, создают шероховатую поверхность, мешающую скребку эффективно очищать барабан.

Изопропиловый спирт размягчает и удаляет большую часть этого налёта, при этом можно слегка поскоблить самые стойкие участки.

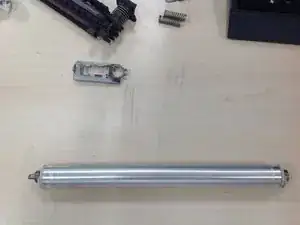

На втором изображении показан очищенный ролик с гладкой поверхностью, позволяющей скребку работать правильно.

После повторной сборки проблемы с качеством были устранены на обоих барабанах, отремонтированных таким способом.
