Замена материнской платы HP LaserJet P1102w
В этих шагах показано, как заменить материнскую плату принтера. Это руководство можно использовать, если принтер испытывает системные ошибки, был закорочен или имеются проблемы с подключением к устройствам.
Шаг 1
Переверните принтер на заднюю сторону. С помощью пластиковой лопатки отожмите переднюю панель. Будут два основных места отжима, как показано.
Отжимайте осторожно, чтобы не сломать пластик.
Шаг 2
Теперь, когда точки отжима освобождены, поднимите переднюю панель вверх.
Шаг 3
Отверните винт с крестовой шлицем #1 длиной 6 мм на задней части принтера.
Шаг 4
С помощью пластиковой лопатки снимите корпус кнопки с верхнего левого угла принтера.
Отжимайте осторожно, чтобы не сломать пластик.
Шаг 5
После снятия корпуса извлеките три кнопки.
Шаг 6
Используйте пластиковую лопатку, чтобы снять боковую панель. Есть три основных точки отжима, как показано.
Отжимайте осторожно, чтобы не сломать пластик.
Шаг 7

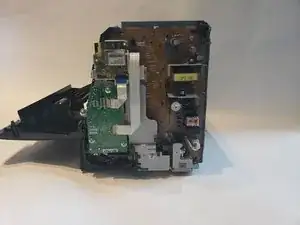

Когда все точки отжима освобождены, снимите боковую панель.
Шаг 8

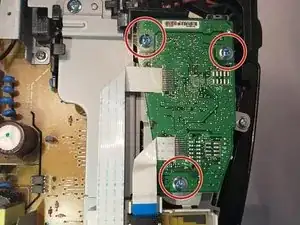

Снимите три винта с крестовой шлицем #1 длиной 6 мм с помощью отвертки #1 Phillips.
Шаг 9

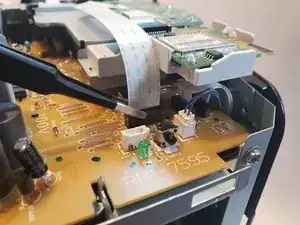

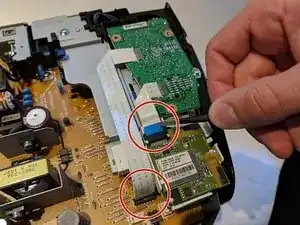

С помощью пинцета с притуплёнными концами отсоедините оба ленточных кабеля.
После снятия обоих ленточных кабелей мы можем вынуть материнскую плату из её корпуса.
В нижней части на последней фотографии видна маленькая чёрная защёлка, удерживающая материнскую плату.
Будьте аккуратны при вытягивании, ленточные кабели очень хрупкие.
Заключение
Чтобы собрать устройство обратно, выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
