Как устранить застревание бумаги при печати нескольких страниц одновременно

Снимите крышку с правой стороны.

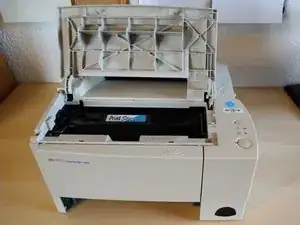

Откройте верхнюю крышку и извлеките картридж с тонером.

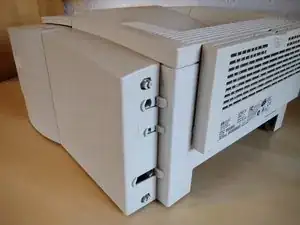

Нажмите кнопку, которая находится под крышкой, открытой на предыдущем шаге. Одновременно потяните правую боковую пластиковую панель принтера вперёд, чтобы снять её с принтера. Панель может быть довольно тугой, но будьте терпеливы, чтобы не сломать пластиковые защёлки.

Откройте крышку на задней части принтера.

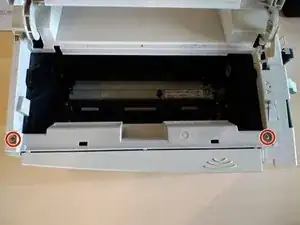

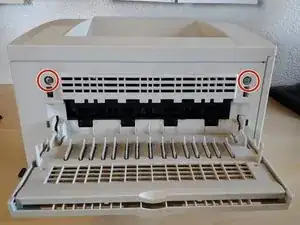

Снимите два винта. Следите за тем, откуда снят каждый винт, так как в принтере используются разные виды винтов.

Короткое напоминание: если вы ещё не отключили питание, сделайте это.

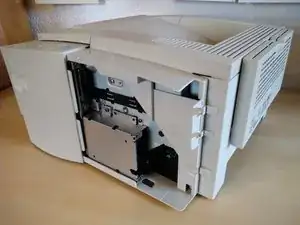

Снимите заднюю панель. Для этого потяните за левую сторону (если смотреть сзади), где находятся пластиковые защёлки. Также потяните снизу, под только что открытой крышкой.

Панель частично зацеплена за верхнюю часть устройства, поэтому после того как вы оттянете её от нижней части, вы сможете снять её, потянув вниз. Для удобства можно расположить заднюю часть принтера над краем стола.

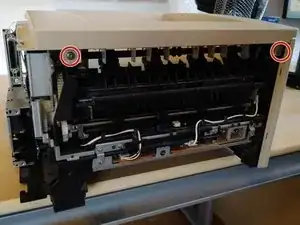

Снимите эти четыре винта.

Далее нужно отсоединить некую защёлку от верхней крышки.

Для этого сожмите этот шплинт и вытяните его вправо.

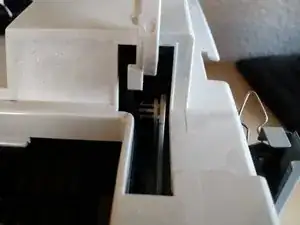

Опустите защёлку внутрь принтера.

При сборке принтера позже вам придётся снова вытащить эту защёлку. Для этого может пригодиться инструмент с крючком. В качестве альтернативы можно использовать отвертку.

Теперь вы можете снять всю верхнюю панель принтера.

Откройте передний лоток подачи бумаги.

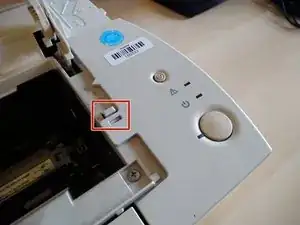

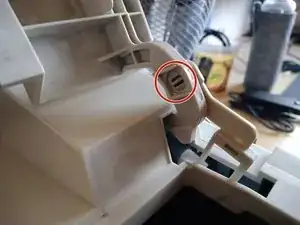

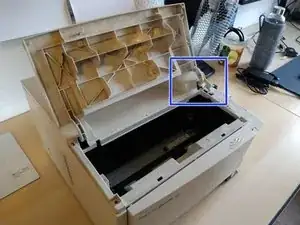

Отодвиньте в сторону этот пластиковый крючок.

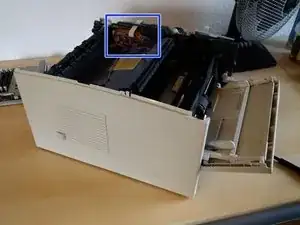

Теперь снимите верхнюю панель. Мне было удобнее сначала повернуть её по часовой стрелке, а затем поднять вверх.

При сборке мне показалось проще вставлять панель прямо, не вращая её в посадочное место.

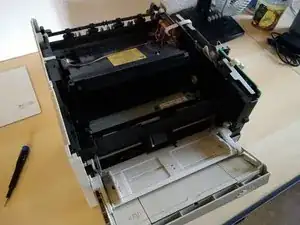

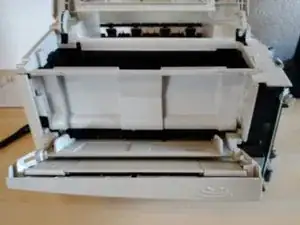

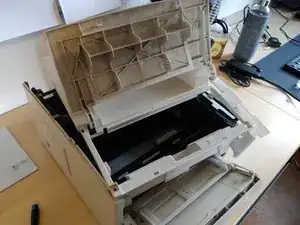

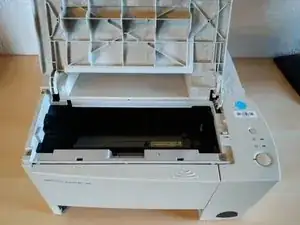

Так выглядит принтер без верхней панели.

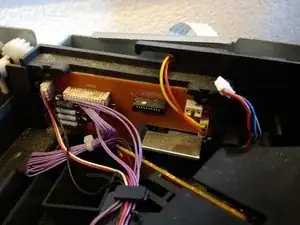

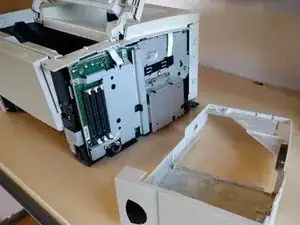

Далее можно снять печатную плату с правой стороны принтера.

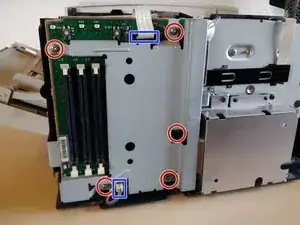

Снимите эти пять винтов.

Отключите эти два кабеля.

Теперь вы можете вынуть плату.

Снимите эти два кабеля.

Теперь можно снять зубчатый блок с правой стороны принтера.

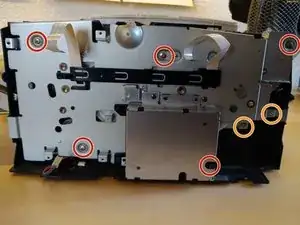

Снимите эти пять винтов.

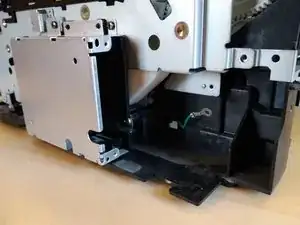

Также снимите эти два винта. Обратите внимание, что они отличаются от других винтов в этом шаге. Также обратите внимание, что один из них крепит провод заземления, который нужно будет снова подключить при сборке.

После этого вы можете снять весь зубчатый блок. Не беспокойтесь, все шестерни закреплены на своих осях, поэтому они не выпадут.

Чтобы снять зубчатый блок, потяните верхнюю часть блока вперёд, а затем поднимите его вверх, потому что в нижней центральной части есть зазор, в котором находится одна из шестерен.

При сборке убедитесь, что эта шестерня находится в зазоре в нижней центральной части, прежде чем сдвигать остальную часть блока на место.

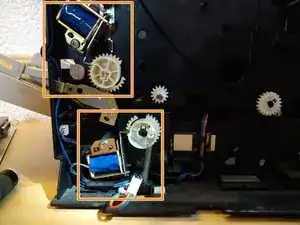

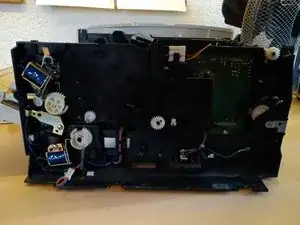

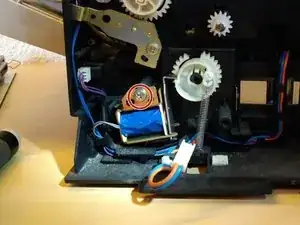

Теперь вы видите виновников проблемы: два реле, по одному на каждую подачу бумаги.

Когда я открыл свой принтер, обе шестерни, которые блокируют эти реле, были «на натяжении». Поскольку мы собираемся снять реле, сначала нажмите на защёлки реле, чтобы шестерни могли свободно вращаться.

При повторной сборке я рекомендую повернуть шестерни до тех пор, пока защёлка снова не защёлкнется (не уверен, обязательно ли это).

При нажатии защёлки реле к самому реле (даже с большой силой) она не должна прилипать и должна мгновенно отскакивать. Если вы обнаружите, что защёлка прилипает к реле, вы, вероятно, нашли причину проблемы. Крайний пример такого состояния показан в этом видео (не моё).

Я покажу шаги только для исправления нижнего реле, так как исправление верхнего реле выполняется точно так же.

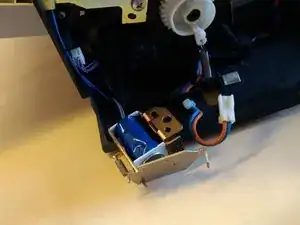

Снимите винт и аккуратно выверните реле.

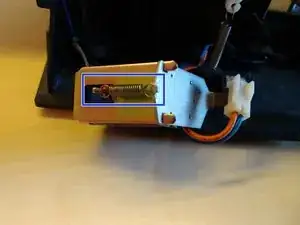

Удалите пружину из реле. Будьте осторожны, чтобы не потерять её.

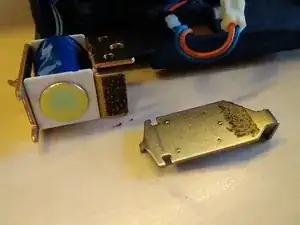

Теперь вы можете отделить крючок от реле. Видно клейкое вещество, использовавшееся в качестве демпфера.

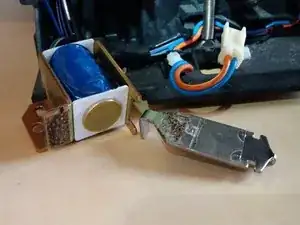

Наклейте ленту на клейкую часть как на реле, так и на крючок.

Также рекомендую наклеить ленту на центральную часть реле и крючка (я обнаружил, что без ленты крючок всё ещё немного прилипает к реле).

При сборке реле будьте осторожны, чтобы не потерять пружину — вернуть её на место сложно, и очень тонкий крючок может пригодиться.
