Замена приводного ремня HP LaserJet P1102w
В этих шагах показано, как заменить приводной ремень принтера. Это руководство можно использовать, если ролики принтера работают неправильно. Шестерни приводного ремня имеют очень точное положение и посадку, поэтому внимательно осмотрите их расположение перед снятием.
Шаг 1

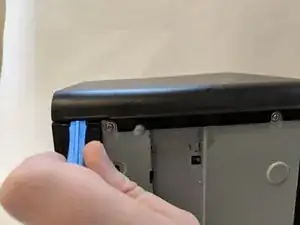

Переверните принтер на заднюю часть. С помощью пластиковой лопатки отожмите переднюю панель. Будут две основные точки для отжима, как показано.
Отжимайте осторожно, чтобы не повредить пластик.
Шаг 2
Когда точки отжима освободятся, поднимите переднюю панель.
Шаг 3

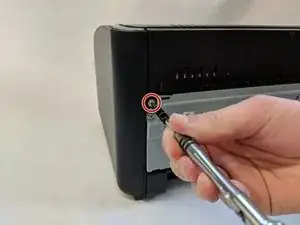

Отверните винт Phillips #1 длиной 6 мм на задней части принтера.
Шаг 4
С помощью пластиковой лопатки снимите корпус кнопки с верхней левой части принтера.
Отжимайте осторожно, чтобы не повредить пластик.
Шаг 5
После снятия корпуса извлеките три кнопки.
Шаг 6

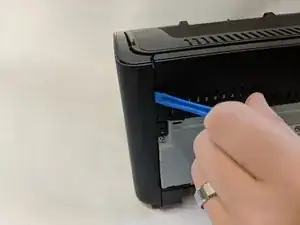

Используйте пластиковую лопатку, чтобы снять боковую панель. Есть три основные точки для отжима, как показано.
Отжимайте осторожно, чтобы не повредить пластик.
Шаг 7
Когда все точки отжима освободятся, снимите боковую панель.
Шаг 8
Обратитесь к предварительному руководству, чтобы снять переднюю панель.
Отверткой Phillips #1 отверните только верхний винт Phillips длиной 60 мм.
С помощью лопатки отожмите боковую панель. Нужно отстегнуть четыре фиксатора.
Шаг 9

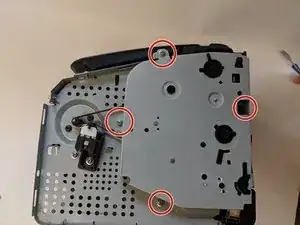

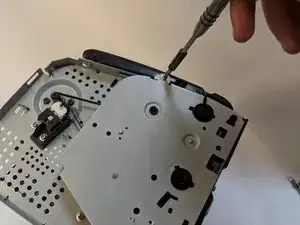

После снятия боковой панели отвинтите четыре винта Phillips длиной 60 мм, используя отвертку Phillips #1.
Шаг 10

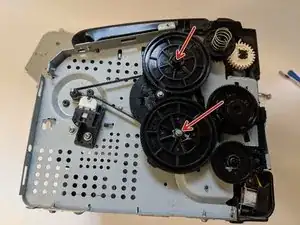

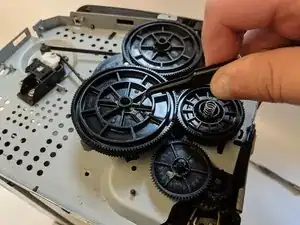

Снимите двумя пинцетами две большие верхние шестерни.
Обратите внимание на расположение шестерен.
Шаг 11

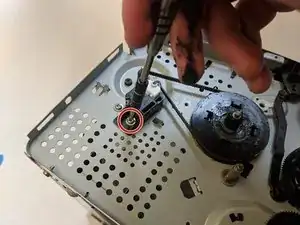

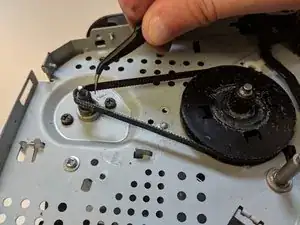

Отверткой Phillips #1 отверните винт Phillips длиной 60 мм, который держит натяжитель ремня.
После снятия винта вытяните натяжитель.

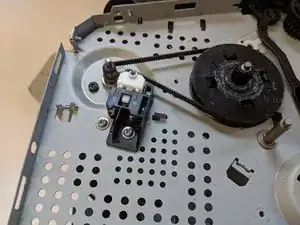

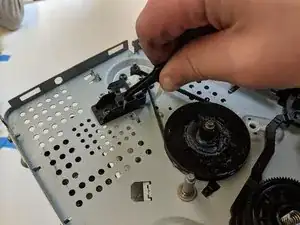

С помощью пинцета снимите свободный приводной ремень.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
