Замена вентилятора в HP Laserjet Pro 200 Color MFP
Ваш HP Laserjet Pro 200 перегревается при печати важных документов? В этом руководстве показано, как быстро заменить вентилятор внутри вашего принтера. Вам понадобятся только отвертка Phillips #2, инструмент для вскрытия iFixit, металлическая лопатка и друг, который помог бы вам на одном из шагов!
Шаг 1

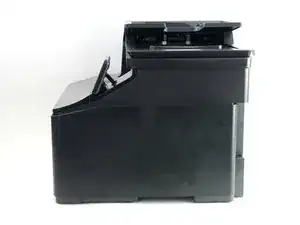

Поверните принтер так, чтобы передняя часть была слева от вас.

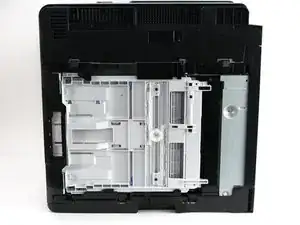

Переверните принтер, чтобы его правая сторона была направлена вниз, а нижняя часть — к вам.
Шаг 2

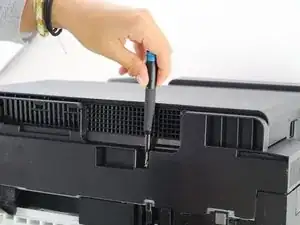

Удалите винт диаметром 8 мм на верхнем крае принтера с помощью отвертки Phillips #2.
Шаг 3
Существует три защелки вдоль правого заднего угла принтера под показанной панелью (местоположение обозначено на втором изображении).

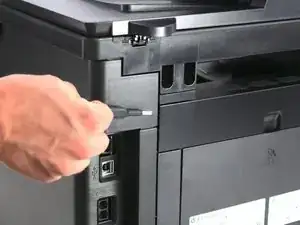

Используйте отвертку с плоским лезвием, чтобы нажать на эти защелки, одновременно легонько тянув панель на себя.

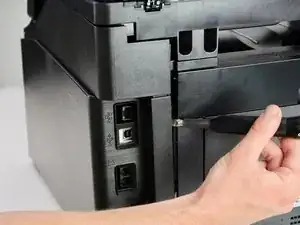

Начните с верхней защелки и двигайтесь вниз, поочередно надавливая на защелки и потянув панель на себя, снимая ее с принтера.
Шаг 4
Поверните принтер так, чтобы вы смотрели на открытую сторону.
Шаг 5
Осторожно вытащите штекер, подающий питание на вентилятор, из разъема на печатной плате.
Будьте осторожны при удалении штекера, так как компоненты хрупкие.
Шаг 6

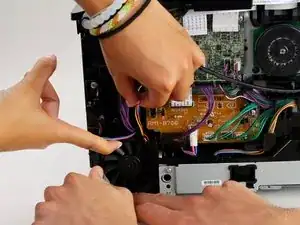

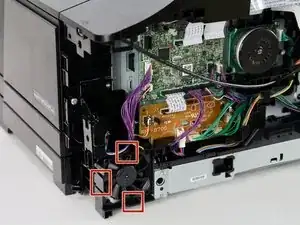

Существуют три защелки, удерживающие вентилятор на месте, как показано на первом изображении. Эти шаги могут потребовать помощи другого человека, чтобы нажать на все защелки.
Нажимайте каждую защелку наружу от вентилятора.

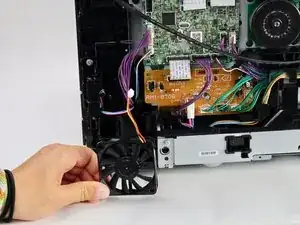

Одновременно тяните вентилятор на себя, пока он не выйдет из лицевой части принтера.
Заключение
Чтобы собрать устройство обратно, следуйте инструкциям в обратном порядке.
Перевод руководства с ifixit.com
