Замена захватного ролика в принтерах HP LaserJet 1160 или 1320

Потяните за две защёлки на задней части принтера, чтобы освободить левую боковую крышку.

Снимите крышку, повернув её в направлении передней панели принтера.

Поверните принтер так, чтобы правая сторона была сверху. Используйте металлическую лопатку, чтобы освободить 3 защёлки, удерживающие правую боковую крышку.

Снимите крышку с принтера.

Выверните 4 винта на задней части принтера.

Снимите заднюю панель.

Снимите 2 винта на задней части принтера: один слева и один спереди.

На второй фотографии показан извлечённый форматтер, но для замены верхней крышки снимать форматтер не требуется.

Отключите кабель панели управления и снимите верхнюю крышку.

Потяните за голубовато-зелёную защёлку, чтобы освободить лоток дуплекса.

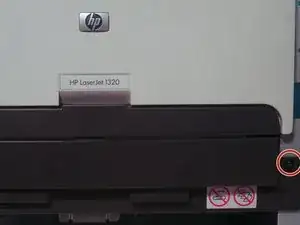

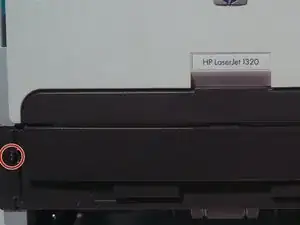

Выверните 2 винта спереди принтера.

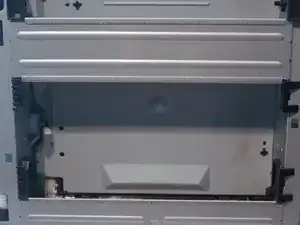

Снимите дверцу картриджа.

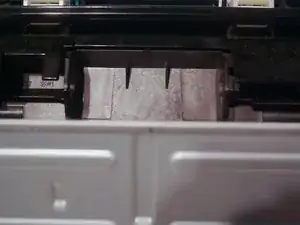

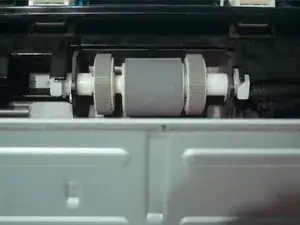

Снимите захватный ролик, повернув белые защёлки вверх и потянув их наружу.
