Замена ведущей шестерни и соленоидов подачи бумаги HP LaserJet 1160 или 1320

Потяните за два язычка на задней стороне принтера, чтобы освободить левую боковую крышку.

Снимите крышку, повернув её к передней части принтера.

Поверните принтер так, чтобы правая сторона оказалась сверху. Используя металлическую лопатку, отожмите три язычка, удерживающих правую боковую крышку.

Снимите крышку с принтера.

Выкрутите 4 винта на задней стороне принтера.

Снимите заднюю крышку.

Выкрутите 2 винта на задней стороне принтера — один слева и один спереди.

На втором изображении показана снятая плата управления, но снимать её не обязательно для замены верхней крышки.

Отключите кабель панели управления и снимите верхнюю крышку.

Отключите один кабель от основной платы принтера.

Отключите кабель соленоида двусторонней печати от платы двусторонней печати.

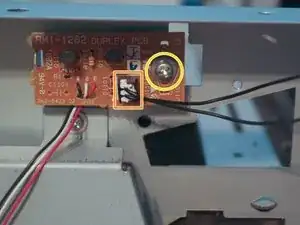

Выкрутите один винт на плате двусторонней печати и снимите плату с принтера.

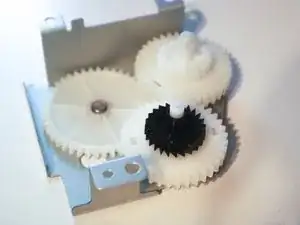

Выкрутите 3 винта, крепящих шестерни двусторонней печати к принтеру, и снимите шестерни.

Отключите кабель вентилятора от основной платы принтера.

Снимите фиксатор, удерживающий вентилятор.

Выкрутите 2 винта, крепящих вентилятор.

Извлеките кабель вентилятора из направляющей.

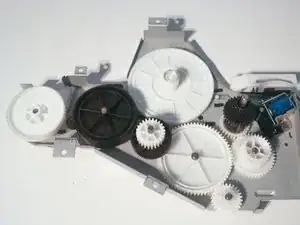

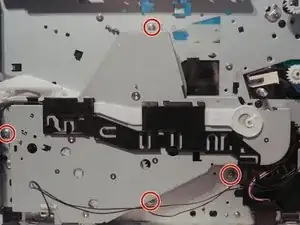

Выкрутите 4 винта с правой стороны принтера и снимите сборку ведущих шестерён.

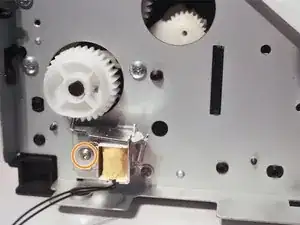

Выкрутите один винт и снимите соленоид подачи лотка 2.

Отключите 2 кабеля от основной платы принтера.

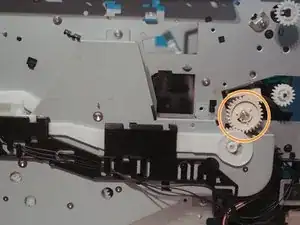

Снимите шестерню с вала термофиксатора, нажав на язычок лопаткой или аналогичным инструментом.

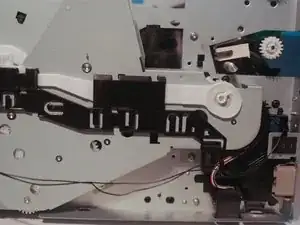

Извлеките оставшиеся кабели из направляющей.
