Замена главного мотора HP LaserJet 1160 или 1320

Поверните принтер так, чтобы правая сторона была сверху. Используйте металлическую лопатку, чтобы отщёлкнуть 3 защёлки, фиксирующие правую боковую крышку.

Снимите крышку с принтера.

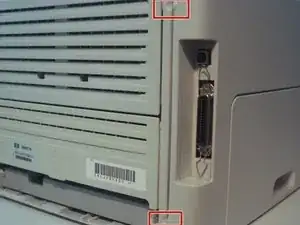

Снимите 4 винта на задней панели принтера.

Снимите заднюю крышку.

Снимите 2 винта на задней панели принтера: один слева и один спереди.

На втором изображении показан снятый форматер, но для замены верхней крышки снимать форматер не обязательно.

Отключите кабель панели управления и снимите верхнюю крышку.

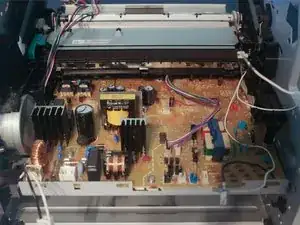

Отключите кабель вентилятора от основной платы принтера.

Снимите фиксирующую скобу, удерживающую вентилятор.

Снимите 2 винта, крепящие вентилятор.

Снимите кабель вентилятора с направляющей кабелей.

Отключите один кабель от основной платы принтера.

Отключите кабель соленоида дуплексера от платы дуплексера.

Снимите один винт на плате дуплексера и извлеките плату из принтера.

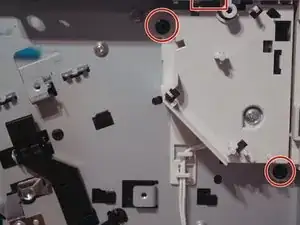

Снимите 3 винта, крепящие шестерни дуплексера к принтеру, и извлеките шестерни.

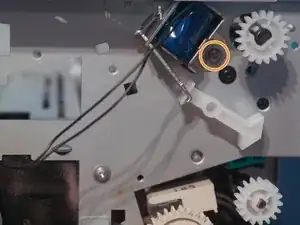

Снимите один винт, чтобы извлечь соленоид из принтера.

Потяните за две защёлки на задней панели принтера, чтобы освободить левую боковую крышку.

Снимите крышку, поворачивая её к передней части принтера.

Снимите 2 винта на крышке портов ввода/вывода.

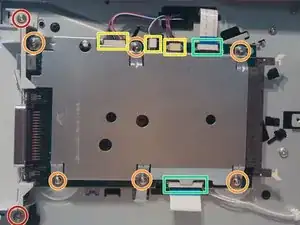

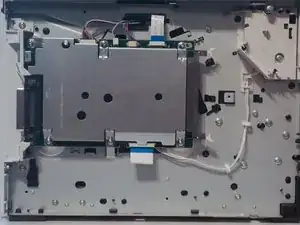

Снимите 6 винтов на форматере.

Отключите 3 разъёма от форматера.

Отключите 2 гибких плоских кабеля от форматера.

Снимите форматер с принтера.

Будьте осторожны, не сгибайте, не мните и не рвите гибкие плоские кабели.

Крышку портов ввода/вывода потребуется перенести на новый форматер перед установкой.

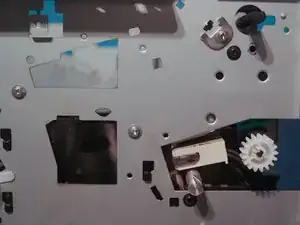

Снимите шестерню фиксатора термоблока, нажав на защёлку металлической лопаткой.

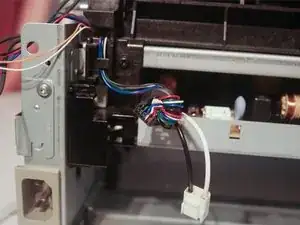

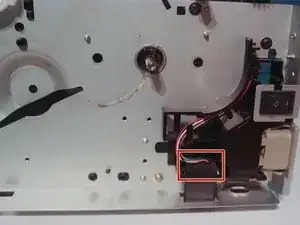

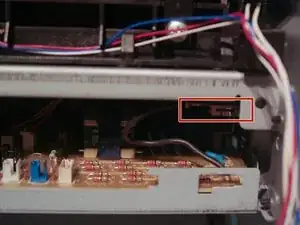

Отключите кабель, идущий к разъёму лотка, и пропустите его через отверстие в шасси.

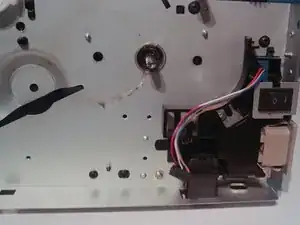

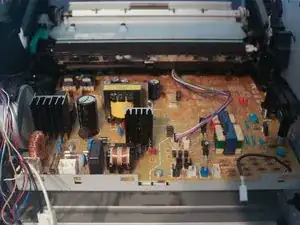

Отключите 2 кабеля от основной платы и пропустите их через направляющую кабелей.

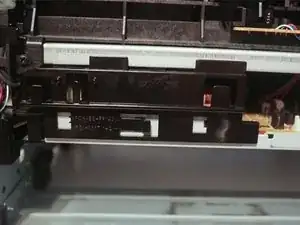

Снимите направляющую кабелей с шасси.

Снимите направляющую кабелей с другой стороны шасси.

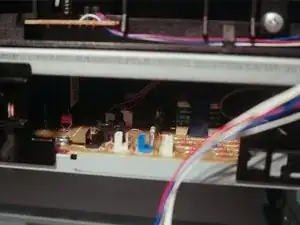

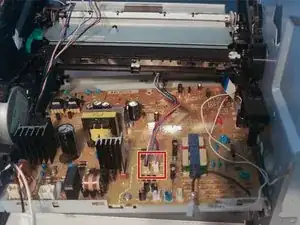

Отключите 2 кабеля от основной платы.

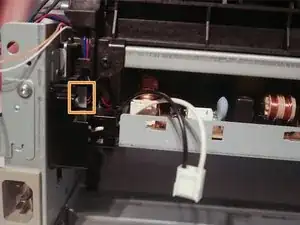

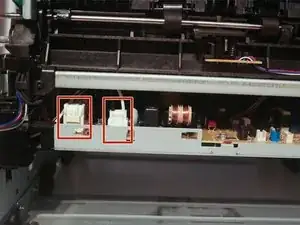

Используйте щипцы с тонкими губками, чтобы отсоединить высоковольтный провод от термоблока.

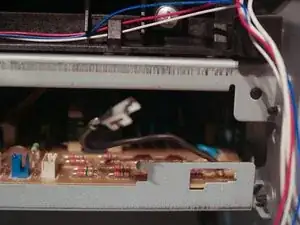

Снимите кабель разъёма лотка с направляющей кабелей.

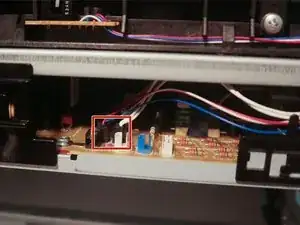

Отключите кабель главного мотора.

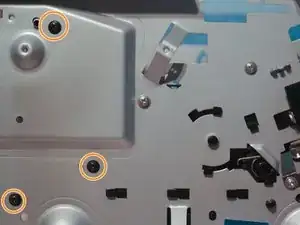

Снимите 3 винта с правой стороны принтера.

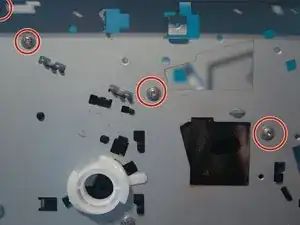

Снимите 3 винта с левой стороны принтера.

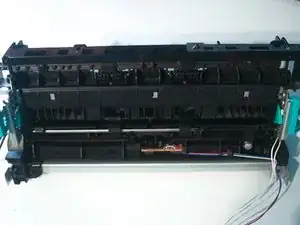

Термоблок теперь можно извлечь из принтера.

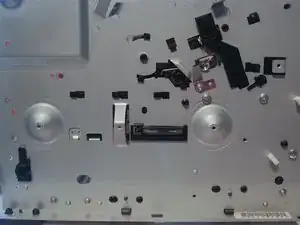

Снимите по 4 винта с каждой стороны принтера, чтобы снять основную раму.

Снимите 3 винта с узла блокировки безопасности (один сверху) и извлеките его из принтера.

Снимите верхнюю крышку подачи бумаги с основной платы.

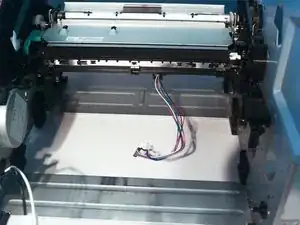

Снимите разъём лотка и моторные кабели с направляющей кабеля.

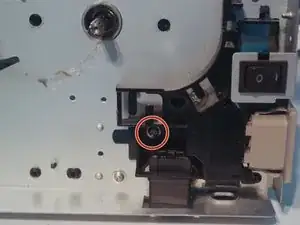

Снимите один винт, крепящий направляющую кабеля, и извлеките направляющую кабеля из шасси.

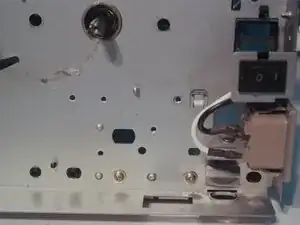

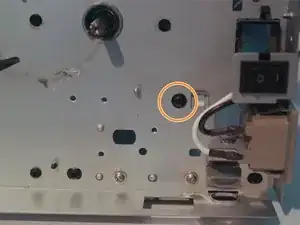

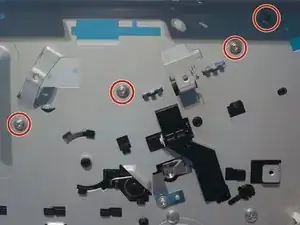

Снимите один винт с шасси.

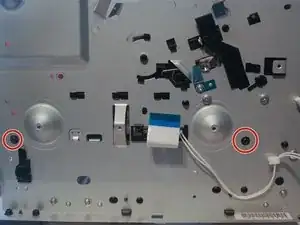

Снимите 2 винта с левой стороны шасси.

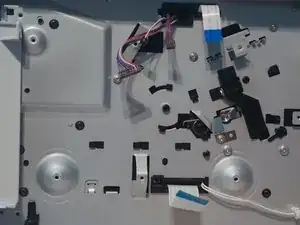

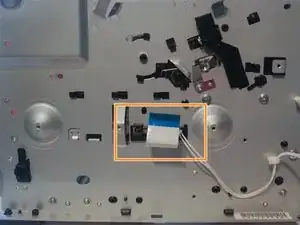

Протолкните кабели платы форматтера и блокировки безопасности через отверстие в шасси.

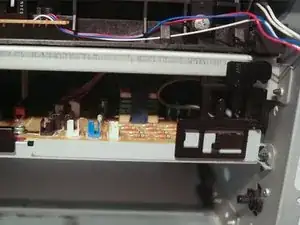

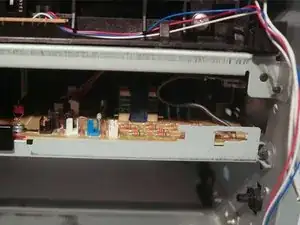

Согните шасси, чтобы плата управления освободилась, и отключите 2 кабеля от узла подачи бумаги.

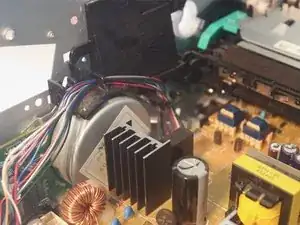

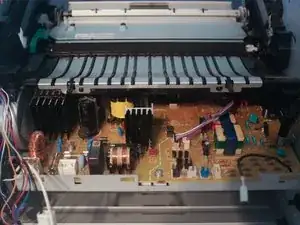

Извлеките основную плату из принтера.

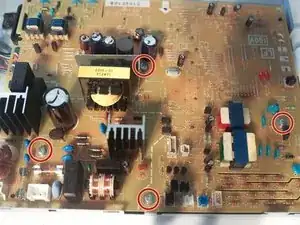

Снимите 4 винта с платы управления, чтобы отделить её от металлической пластины.

Снимите направляющую кабеля с шасси.

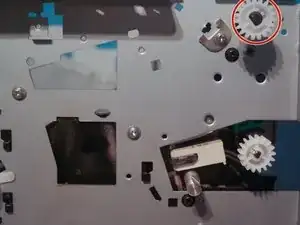

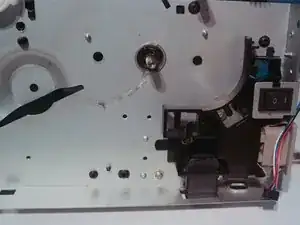

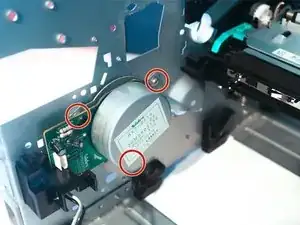

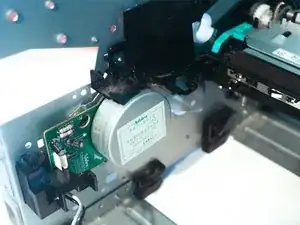

Снимите 3 винта, чтобы извлечь основной мотор.
