Как очистить картридж для печати HP LaserJet 5M

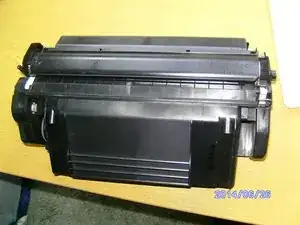

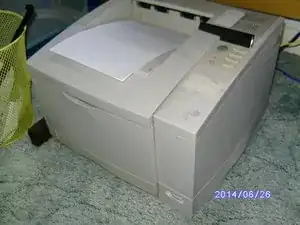

Это принтер и картридж. Этот принтер является надежным черно-белым устройством, которое используется уже много лет.

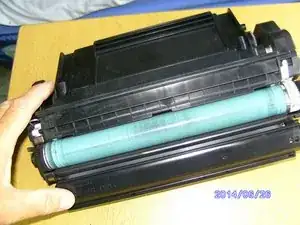

Вы можете увидеть следы чернил на цилиндре здесь.

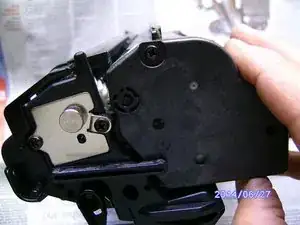

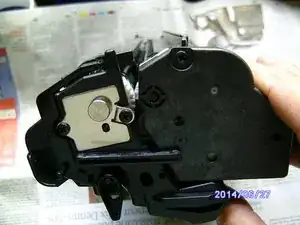

На втором и третьем изображениях видно, как две части картриджа немного движутся. Обратите внимание на зубчатые колеса.

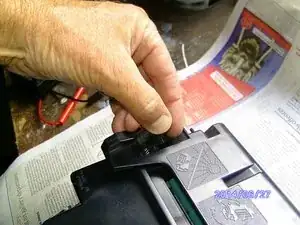

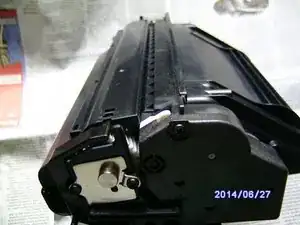

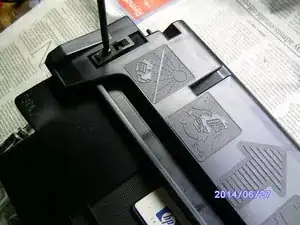

Снимите винты с обеих сторон, как показано. Будьте осторожны, чтобы винт не упал в механизм. Один упал у меня и оказался на ролике для чернил. Вы можете увидеть след, который он оставил на ролике на третьем изображении. Затем снимите пластиковые защелки, как показано на втором изображении. Теперь две части разъединяются.

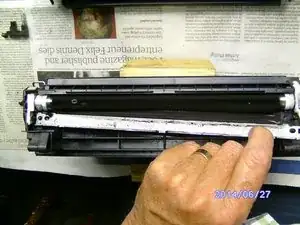

Ролик для очистки показан на этом изображении. Я протер его мягкой туалетной бумагой.

Следующими шагами было сборка и тестирование картриджа. К сожалению, место, где винт зажимал печатающий ролик, вызвало его захват большого количества чернил, и работа была испорчена.

Если этот картридж будет подвергнут воздействию света в течение длительного времени, вы можете повредить фотобарабан!

На другой части картриджа открутите винт с правой стороны и осторожно отложите в сторону. Затем вы можете поднять резинку с места, пока не сможете освободить её с выступа с левой стороны и удалить. Протрите её и поставьте обратно.

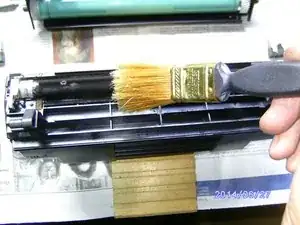

На втором изображении хорошо видно след, оставленный винтом, который попал в механизм. Я использовал мягкую кисть для очистки ролика для чернил. Возможно, есть и лучшие способы.

Для установки резинки начните с левой стороны и медленно подводите её к ролику. Я использовал маленькую отвертку, чтобы помочь позиционированию, так как справа
