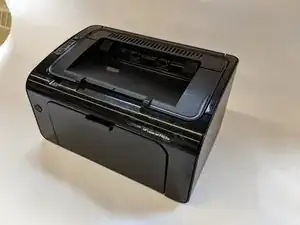

Замена сетевой вилки HP LaserJet P1102w
В этих шагах показано, как заменить сетевую вилку принтера. Это руководство можно использовать, если контакты вилки сломаны или если требуется полностью новый блок питания.
Шаг 1

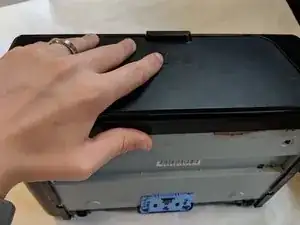

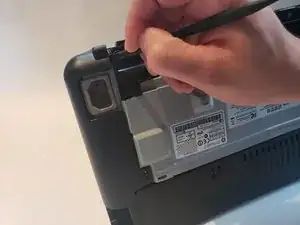

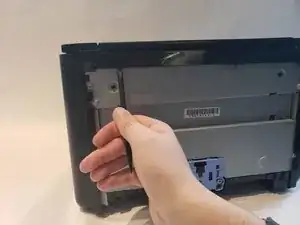

Переверните принтер на заднюю часть. С помощью пластиковой лопатки (spudger) отожмите переднюю панель. Будут две основные точки, на которых следует сосредоточиться, как показано.
Отжимайте осторожно, чтобы не сломать пластик.
Шаг 2

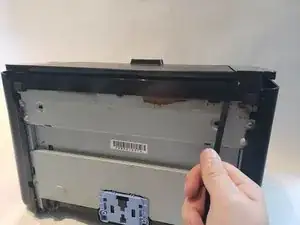

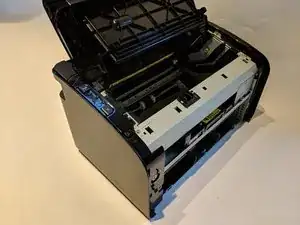

Теперь, когда точки отжима освобождены, поднимите переднюю панель вверх.
Шаг 3

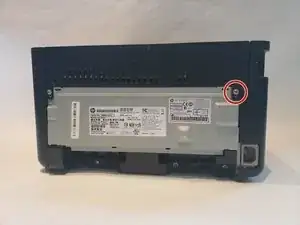

Отверните винт Phillips #1 длиной 6 мм на задней части принтера.
Шаг 4

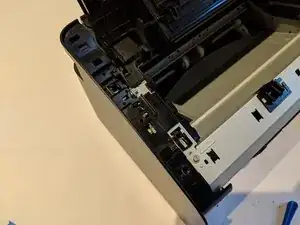

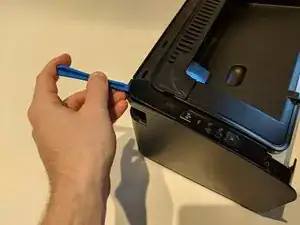

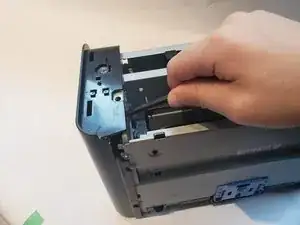

С помощью пластиковой лопатки снимите корпус кнопки с верхней левой части принтера.
Отжимайте осторожно, чтобы не сломать пластик.
Шаг 5

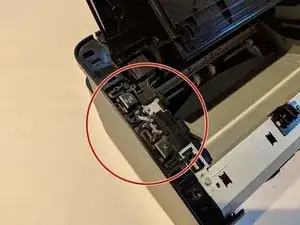

После снятия корпуса извлеките три кнопки.
Шаг 6

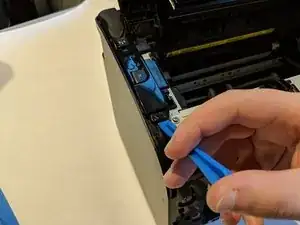

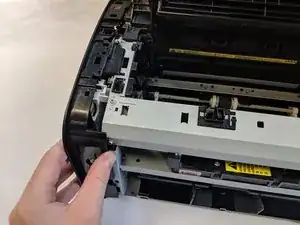

Используйте пластиковую лопатку, чтобы снять боковую панель. Есть три основных точки отжима, как показано.
Отжимайте осторожно, чтобы не сломать пластик.
Шаг 7

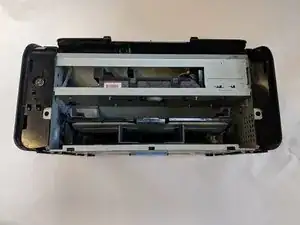

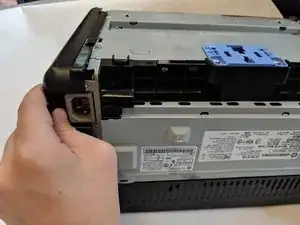

Когда все точки отжима освободятся, снимите боковую панель.
Шаг 8

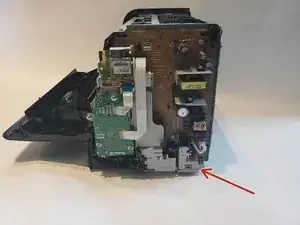

Сетевая вилка удерживается одним винтом Phillips 7 мм и проводным соединением.
Шаг 9

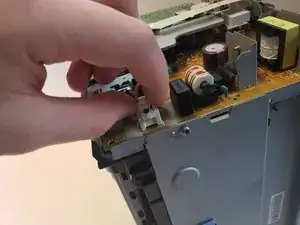

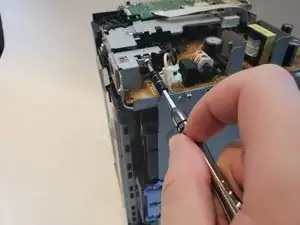

Отключите проводной разъем и отверните винт Phillips 7 мм крестовой отверткой #1.
Шаг 10

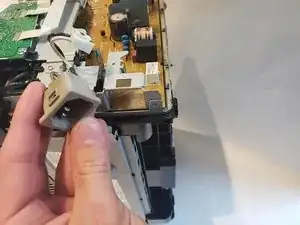

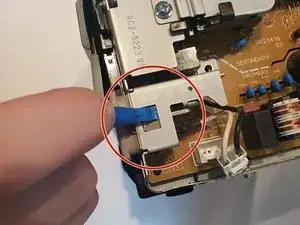

Надавите лопаткой сверху на сетевую вилку, чтобы освободить её из металлического корпуса. Одновременно вытяните вилку наружу.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
