Ремонт переключателя центральной кнопки колесика мыши Microsoft Bluetooth Notebook Mouse 5000

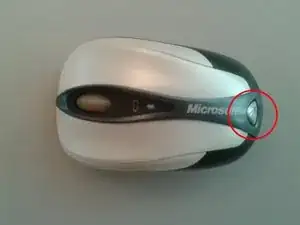

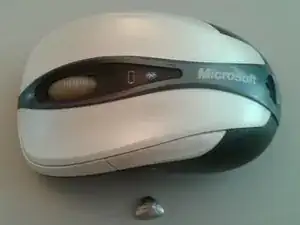

С помощью небольшой плоской отвертки, такой как iFixit 2.0, аккуратно снимите пластиковую иконку лазера; она приклеена двусторонним скотчем.

Храните пластиковую крышку в безопасном и чистом месте.

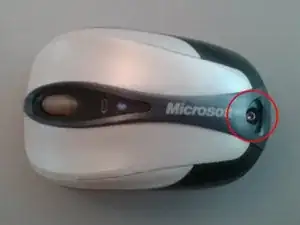

Открутите Torx6, который находится под снятой крышкой.

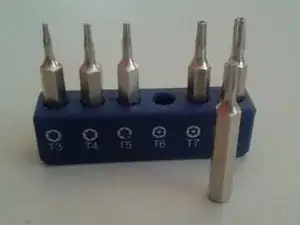

Вам понадобится битка T6, например, такая, как я использовал от iFixit.

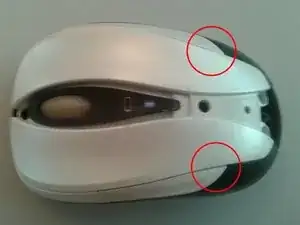

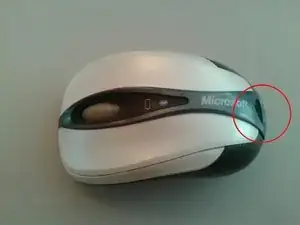

Это немного сложно, теперь вы можете легко поднять крышку с места, которое я указал.

После этого вам нужно "откликнуть" переднюю часть крышки, осторожно поднимая снизу вверх, ничего не сломается.

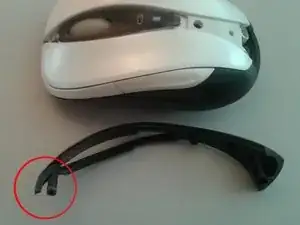

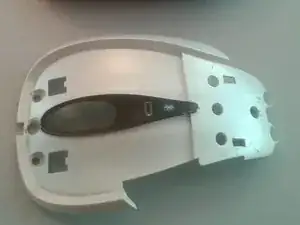

На следующем изображении видно, что у крышки есть "защелка", которая крепится к основе.

Вам нужно аккуратно отщелкнуть пластиковую крышку с кнопками с обеих сторон, поддев ногтями под крышку.

Легко вставить ногти, начиная с кнопочной стороны слева на этом изображении, а затем переместиться вправо.

Вы явно услышите "щелчок", когда зацепка освободится: просто сделайте то же самое с другой стороны и поднимите всё вверх.

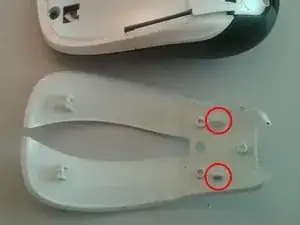

Вы можете увидеть две зацепки кнопок на втором изображении этого шага.

Открутите четыре черные винта J1, показанные на фотографии.

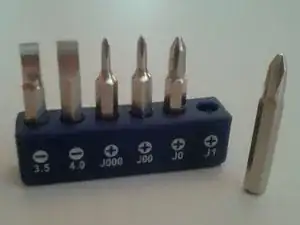

Вам понадобится битка J1, например, такая, как я использовал от iFixit.

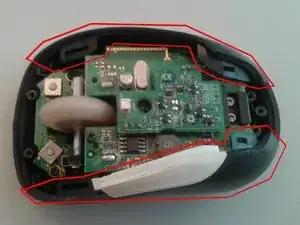

Крышка теперь снимется без особых усилий.

Удаление обеих сторон не требует усилий, просто поднимите их вертикально.

Нет необходимости запоминать положение, есть только один способ установить их на место.

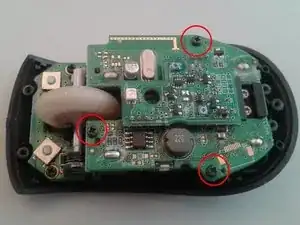

Открутите три черные винта J1, показанные на фотографии.

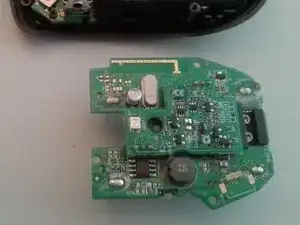

Осторожно поднимите плату.

Будьте осторожны при вставке: четыре разъема батареи и многополюсный разъем должны войти на свои места: ничего сложного!

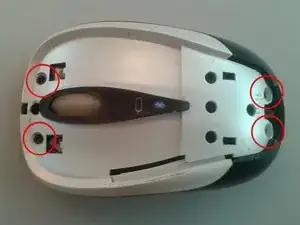

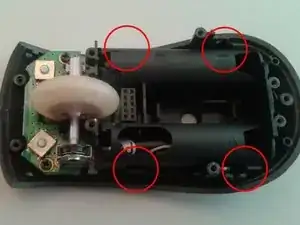

Отщелкните пластиковые зацепки в четырех точках, показанных на фотографии.

Это легко, после отщелкивания зацепки остаются на месте, не нужно суетиться.

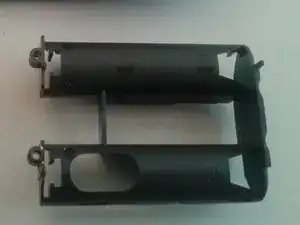

Осторожно поднимите и отложите в сторону. При сборке будьте внимательны, чтобы вынуть направляющие для батарей из пластика снизу.

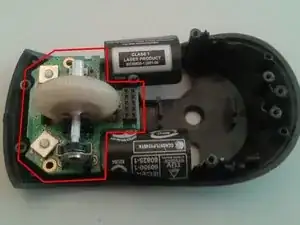

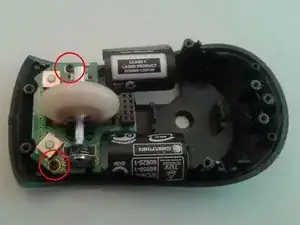

Открутите два черных винта J1, показанные на фотографии.

Просто поднимите плату, как видно на втором изображении.

Будьте осторожны, чтобы не потерять кнопку обнаружения Bluetooth на основной пластиковой основе ниже; ее нет на моем втором изображении.

Забыл сделать фотографию серой кнопки, извините :-)

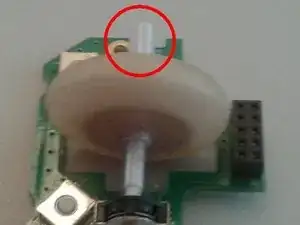

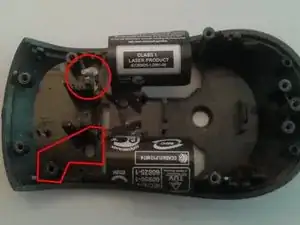

При сборке будьте осторожны и проверьте, что выключатель питания, показанный окружением на третьем изображении, находитесь на правильном месте, прежде чем продолжать сборку.

Аккуратно поднимите колесико с указанной на фотографии стороны.

Вы можете воспользоваться этой возможностью, чтобы тщательно почистить колесико и окружающее пространство.

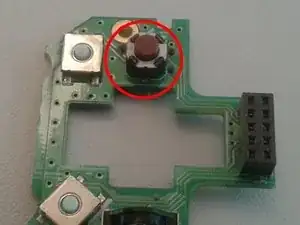

На втором изображении видно микровыключатель центральной кнопки колесика.

В моем случае просто очистка струей воздуха сработала! При необходимости теперь вы можете заменить любой неисправный переключатель.

Чтобы заменить переключатели на новые, вам понадобятся соответствующие инструменты и определенные навыки по пайке!

Для сборки мыши просто следуйте шагам в обратном порядке.
