Замена микровыключателей в Microsoft Wheel Mouse Optical 1.1A
У меня было две таких мыши; каждая служила несколько лет при интенсивной эксплуатации, после чего появились проблемы с прерывистыми правыми кликами или ложными кликами при прокрутке. Они по-прежнему высоко ценятся игроками в шутеры от первого лица и, по моему опыту, вызывают меньше усталости при повседневной работе, чем любая другая мышь.
В этом руководстве показана замена микровыключателей для колеса прокрутки, левой и правой кнопок.
Шаг 1

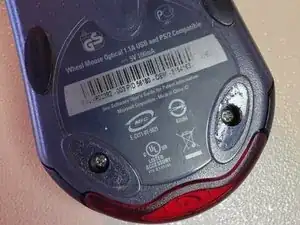

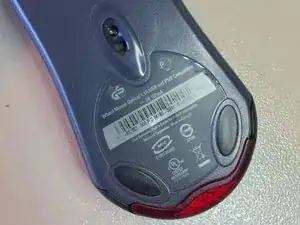

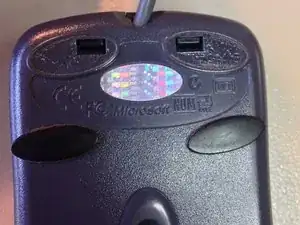

Начните с удаления четырёх ножек с нижней стороны мыши. Удобно поддеть угол лезвием, затем постепенно отклеить и отложить в сторону.
Шаг 2
С помощью лопатки освободите защёлки, удерживающие верхнюю часть корпуса мыши. Одна из моих защёлок оказалась очень упорно, поэтому мне пришлось использовать шлицевую отвёртку. Работайте аккуратно, чтобы не повредить пластиковые защёлки.
Шаг 3

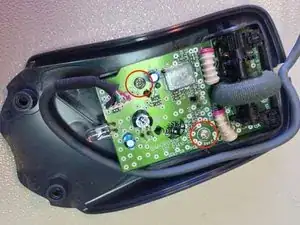

Используя крестовую отвёртку Phillips #1, отвинтите два винта, удерживающие нижнюю печатную плату.
Шаг 4

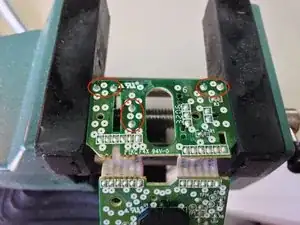

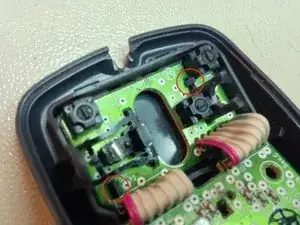

Снимите колесо прокрутки и освободите верхнюю печатную плату, нажимая на две пластиковые защёлки, показанные на фото.
Шаг 5

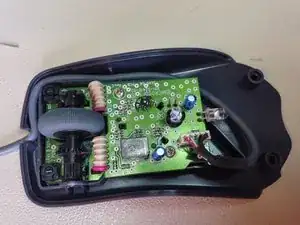

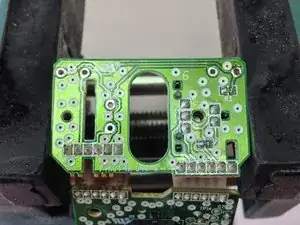

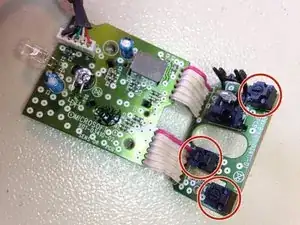

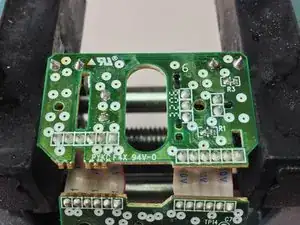

После освобождения платы определите три микровыключателя — для колеса прокрутки и по одному для левой и правой кнопок. Закрепите плату в небольших тисках или держателе для плат.
Шаг 6
С помощью отсоса для припоя или оплётки удалите существующий припой так, чтобы микровыключатели можно было свободно вынуть. Если при снятии переключателя возникает сопротивление, убедитесь, что оставшийся припой полностью удалён, чтобы не повредить контакты при вытягивании деталей.
После удаления старых микровыключателей и очистки платы новые переключатели можно установить на место. Я использовал переключатели Panasonic EVQ-P0E07K, которые, по всей видимости, являются прямой заменой. Это компоненты с защёлкой, поэтому выводы плотно закрепляются в плате, что облегчает последующую пайку.
Примечание: рекомендованные переключатели Panasonic EVQ-P0E07K имеют лёгкое срабатывание, похожее на оригинальную деталь в мыши. Для более жёсткого, более механического «клика» можно использовать переключатели Panasonic EVQ-P0D07K.
Шаг 7
Если после пайки остались следы флюса, их можно удалить небольшим количеством изопропилового спирта. Сейчас также идеальное время для очистки от пыли и мусора внутри корпуса перед сборкой.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
