Замена программируемых кнопок Razer Basilisk V3
В этом руководстве показано, как заменить четыре вспомогательные кнопки на мини-модуле Razer Basilisk V3. Это включает в себя две поверхностные кнопки за колесом прокрутки (SW14 и SW15) и две кнопки с просверленными отверстиями сбоку мыши (SW11 и SW12). Этот ремонт необходим, если эти кнопки не реагируют или не нажимаются должным образом.
Шаг 1
Найдите выделенные белые скейт-поды на дне мыши.
Шаг 2
Нагрейте скейт с помощью термопушки или фена.

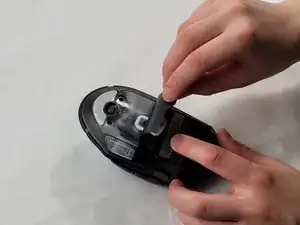

Используя острый конец лопатки, подденьте уголок скейта.
Если клей не отходит легко, нагрейте скейт еще раз.
Как только уголок скейта освободится, используйте плоский конец лопатки, чтобы отклеить остальную часть скейта.
Повторите эти действия для каждого из скейт-подов.
Шаг 3

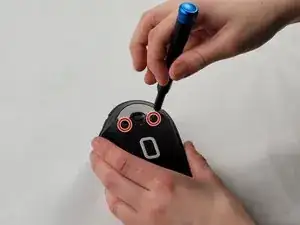

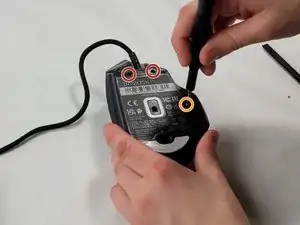

Удалите два винта длиной 4.8 мм, которые были скрыты под передними скейт-подами, используя отвертку JIS #1.
Удалите один винт длиной 4 мм под боковой накладкой, также используя отвертку JIS #1.
Шаг 4

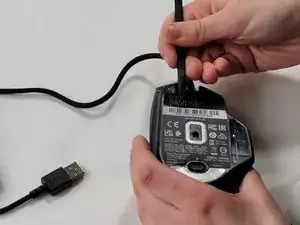

Аккуратно нагрейте наклейку с помощью термопушки или фена.
Как только клей ослабнет, используйте лопатку, чтобы осторожно отклеить наклейку,revealing два дополнительных винта.
Удалите два винта длиной 4.8 мм с помощью отвертки JIS #1.
Шаг 5

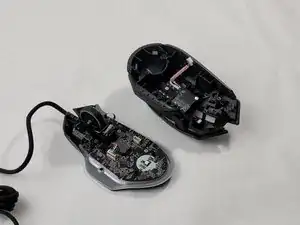

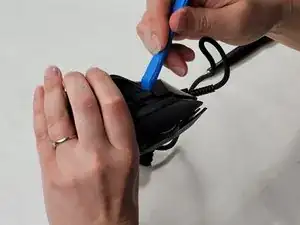

Осторожно разъедините верхнюю и нижнюю части мыши. Используя инструмент для открытия iFixit, начните с одного угла и двигайтесь по краю.
Будьте осторожны с защелками, которые могут сломаться в процессе.
Используя пластиковый инструмент, аккуратно разъедините разъем, двигаясь из стороны в сторону, чтобы избежать погибания контактов.
При сборке обращайте внимание на то, что разъем подходит только одним способом, как показано на фотографиях.
Шаг 6

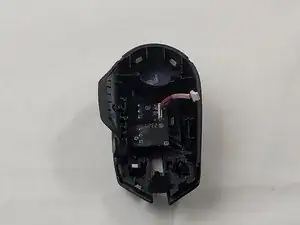

Найдите мини-модуль в верхней части мыши.

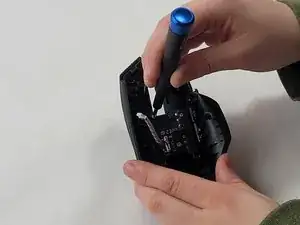

Используйте отвертку JIS #0, чтобы удалить винты, фиксирующие модуль. Два винта имеют длину 4 мм, а остальные два — 10 мм.

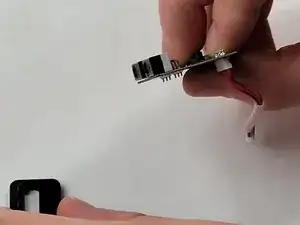

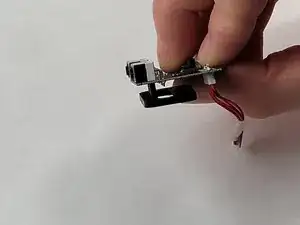

Осторожно поднимите и извлеките модуль из корпуса мыши.
Шаг 7
Определите SW2, SW3 и SW4, которые помечены на извлеченном мини-модуле.

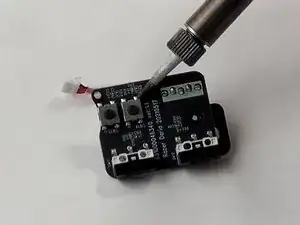

Используйте отсос для припоя или проволоку для удаления припоя с контактов SW14 и SW15.
Осторожно удалите старые кнопки с помощью пинцета.
Установите новые механизмы для нажатия SW14 и SW15 и закрепите их, перепаяв к контактам.
Шаг 8
Определите SW11 и SW12, которые помечены на извлеченном мини-модуле.
Удалите пластиковую заднюю часть мини-модуля, чтобы можно было удалить припой.
Всегда работайте в хорошо проветриваемом помещениях при обращении с припоем, чтобы избежать вдыхания паров.

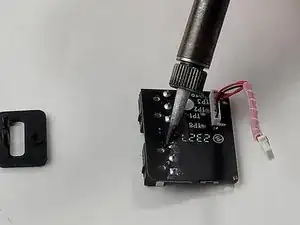

Снимите старые кнопки с насквозь просверленными отверстиями, используя аналогичные методы.
Установите новые кнопки для SW11 и SW12, убедившись, что они правильно выровнены.
Перепаяйте соединения, чтобы закрепить новые кнопки на месте.
Заключение
Соберите мышь, следуя обратному порядку разборки. Убедитесь, что все компоненты надежно закреплены и мини-модуль правильно установлен. Проверьте функциональность вновь установленных кнопок, чтобы подтвердить их реакцию и корректную работу.
