Разборка беспроводной лазерной мыши Microsoft 6000 и 5000

Снимите крышку батарейного отсека и используйте биту #8 Torx с защелкой, чтобы удалить центральный винт. Подденьте крышку мыши, начиная с задней части и поднимая ее к колесику.

Удалите винт с крышки с помощью отвертки #1 крестовой. Отведите две защелки от пластины, осторожно поднимая их. Удалите серебряную пластину, подденьте крышку прямо вверх.

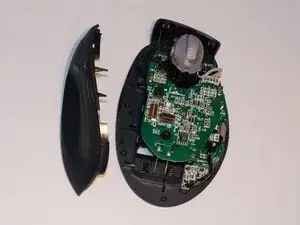

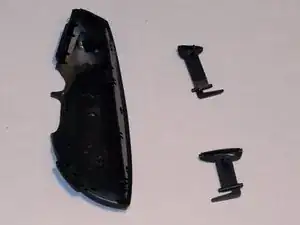

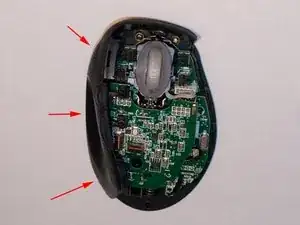

Осторожно поднимите левую оболочку, пока она не освободится. Вы также можете отсоединить две боковые кнопки. Они закреплены за счет сжатия. Осторожно подденьте каждую из них плоским лезвием.

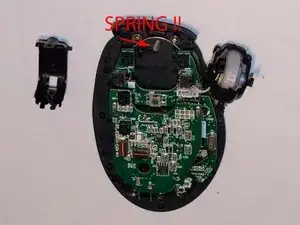

Будьте осторожны Между корпусом и основной платой мыши находится маленькая пружина. Шлейф, который соединяет колесико мыши, сложно отсоединить. Он закреплен за счет сжатия без защелок. Мне понадобилось использовать маленькую плоскую отвертку, чтобы поддеть его из гнезда. Корпус колесика мыши, который щелкает влево и вправо, фиксируется только снизу. Вы можете отделить его от другого корпуса, подняв нижнюю «шарнирную» часть. Нижний корпус также имеет шарнирное соединение с основной платой с помощью пружины.

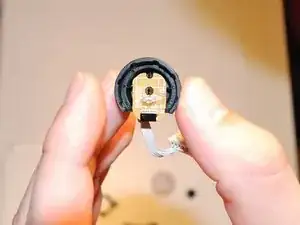

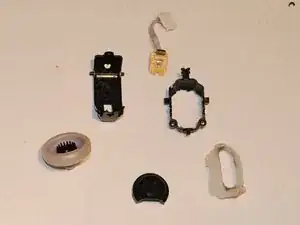

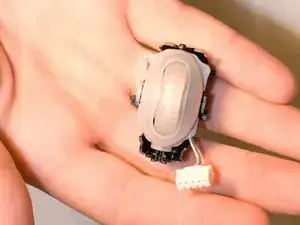

Сборка колесика мыши легко разбирается.

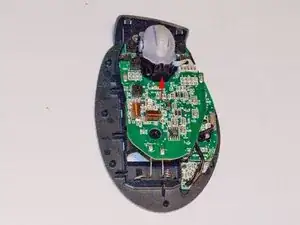

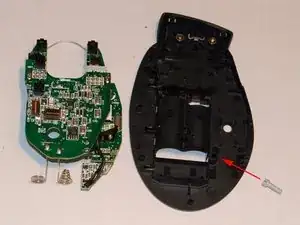

Структура платы печатного оборудования представляет собой единую часть, которую можно извлечь прямо вверх. При извлечении платы нажмите на клеммы батареи, чтобы они освободились от основной платы. Контрольная кнопка освободится после удаления платы.

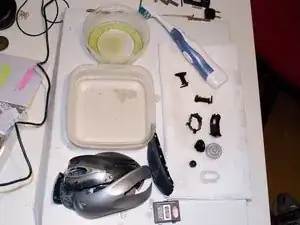

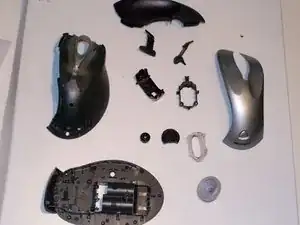

Время для очистки

Перевод руководства с ifixit.com
