Ремонт фиксатора крышки батарейного отсека мыши Microsoft Wedge Touch

Извлеките батарею, если она ещё установлена, и оставьте крышку батарейного отсека открытой.

Держите мышь в правой руке большим пальцем у узкого края и указательным пальцем около места, указанного синей стрелкой.

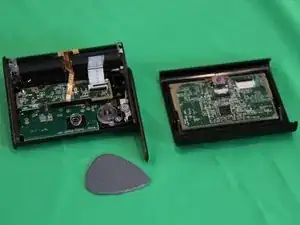

Вставьте одну из длинных граней медиатора для гитары в зазор, указанный красной стрелкой, и используйте его, чтобы оттолкнуть верхнюю часть в сторону крышки батарейного отсека; одновременно введите ноготь указательного пальца в зазор вдоль толстой кромки.

С небольшими манипуляциями широкая кромка должна немного приподняться вблизи синей стрелки, и верхняя часть выйдет из штифта прямо над красной стрелкой.

Теперь Вы сможете немного отвести широкую кромку верхней части от корпуса мыши и немного опустить её в сторону тонкой кромки, освободив верхнюю часть.

К задней части верхней части прикреплены два кабеля, поэтому пока просто освободите её.

Нужно отсоединить два ленточных кабеля: Вы можете медленно, аккуратно и осторожно потянуть их наружу, не отпуская фиксирующие клипсы — это может облегчить освобождение клипс.

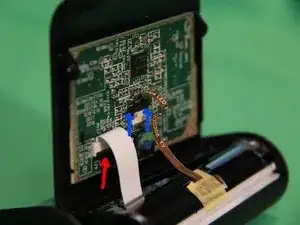

Чтобы освободить клипсу, указанную красной стрелкой, подведите кончик маленькой плоской отвёртки под середину чёрной части клипсы и поверните её, приподнимая чёрную часть вверх немного.

Чтобы освободить клипсу, указанную синими стрелками, нужно одновременно надавить на чёрную клипсу возле обеих стрелок и сдвинуть чёрную клипсу вверх немного. Это может быть проще, если кабель уже снят.

Теперь, когда верхняя часть снята, проверьте наличие любых ослабленных кусочков пластика; если что-то найдено, встряхните и сохраните их.

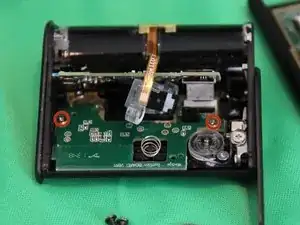

Удалите два винта Phillips, обведённые красным.

Удаление двух винтов Phillips, обведённых синим, может облегчить последующие шаги, но не является абсолютно необходимым.

Также Вы можете снять белый ленточный кабель, чтобы он не мешал, но это не обязательно.

Верхняя плата распаяна на проводах батареи; чтобы не повредить провода, избегайте их натяжения или излишнего сгибания при выполнении следующих шагов.

Поверните верхнюю плату немного, чтобы обнажить винты, обведённые красным.

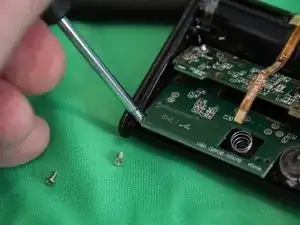

Удалите два винта Phillips, обведённых красным.

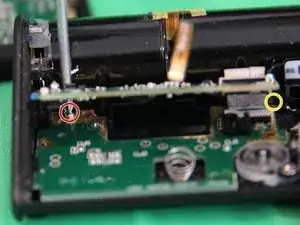

Просуньте маленькую крестовую отвёртку между верхней платой и отсеком батареи, чтобы вынуть винт, обведённый красным.

Рядом с ленточным кабелем, соединяющим верхнюю плату с нижней, спрятан второй винт — ослабьте его, но не снимайте, чтобы облегчить сборку позже.

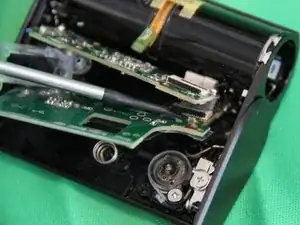

Вставьте маленькую плоскую отвёртку, как показано, и аккуратно подденьте нижнюю плату, чтобы высвободить её из-под пластикового фиксирующего зажима.

Используйте маленькую плоскую отвёртку, чтобы освободить чёрную фиксирующую клипсу ленточного кабеля нижней платы.

Отсоедините ленточный кабель от нижней платы.

Поднимите левый край нижней платы до тех пор, пока она не сойдёт с пластмассового направляющего упора слева в корпусе и не освободится; поверните плату и потяните её к тонкому краю корпуса, пока плата полностью не выйдет.

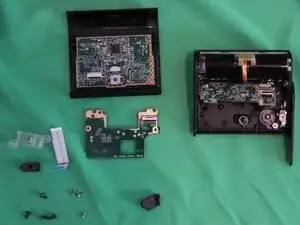

Оставшуюся часть механизма выпуска крышки батарейного отсека нельзя снять для ремонта через нижнюю часть корпуса.

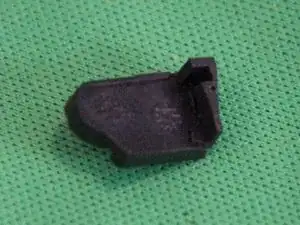

Склейте кусочки защёлки крышки батарейного отсека с помощью секундного клея.

Убедитесь, что Вы понимаете, как элементы соединяются, перед нанесением клея, и держите детали плотно вместе в правильном положении как минимум 30 секунд перед тем, как отложить их.

Подождите несколько минут, чтобы клей схватился, затем удалите излишки клея.

Проверьте прочность соединения; возможно, придётся попробовать склеивание повторно или использовать другой тип клея, если невозможно получить прочное соединение.

Начните сборку — в основном это выполнение разборки в обратном порядке, но есть замечания, которые нужно учесть.

Установите фиксатор крышки батарейного отсека обратно в нижнюю часть корпуса в ориентации, показанной на предыдущем шаге.

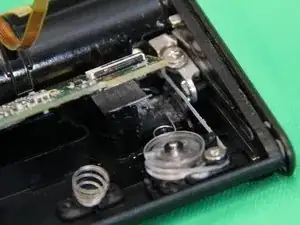

Используйте маленькую плоскую отвёртку, чтобы оттянуть пружину и зафиксировать конец пружины за выемкой в фиксаторе крышки батарейного отсека. Аккуратно откройте и закройте крышку несколько раз, чтобы удостовериться, что она теперь надёжно закрывается.

Вставьте нижнюю плату, сначала вставив задний правый угол; винт, который был ослаблен, но не снят на шаге 5, удерживает металлическую скобу — край нижней платы должен войти в эту скобу.

Продвиньте левую сторону нижней платы назад, пока она не сможет опуститься над вертикальным пластиковым направляющим упором слева корпуса.

Используйте плоскую отвёртку, чтобы вернуть нижнюю плату под фиксирующий зажим в левом переднем углу, аналогично тому, как плата была снята; не пытайтесь просто придавить плату вниз — посадка настолько плотная, что плата может треснуть.

Убедитесь, что фиксирующая клипса ленточного кабеля нижней платы находится в поднятом / отпущенном положении; вставьте ленточный кабель нижней платы, направляя его плоскогубцами с тонким носом, пинцетом или щипцами, осторожно, чтобы не повредить кабель, и убедитесь, что видна только небольшая полоска контактов ленты.

Поверните чёрную фиксирующую клипсу вниз, чтобы зафиксировать ленту. Вставьте и затяните все серебристые винты, удерживающие нижнюю плату.

Нажмите вниз на верхнюю плату (PCB), вставьте обратно и затяните 2 чёрных винта; если при разборке Вы снимали все 4 винта, не забудьте поместить объектив и диафрагму обратно под верхнюю плату перед тем, как опустить её и затянуть все 4 чёрных винта.

Установите узкую коричневую шлейф-ленту, начиная с освобождённого фиксирующего зажима: на неконтактной стороне ленты находится тёмно-коричневая усилительная полоса, край этой полосы можно поджать ногтем или небольшой плоской отвёрткой либо пинцетом, чтобы вдавить кабель; при вдавливании кабеля зажим зафиксируется.

Установите белую шлейф-ленту в разъёмы как на верхней плате, так и на плате, прикреплённой к верхней крышке, и поверните чёрные защёлки в запертое плоское положение.

Зацепите тонкий край верхней крышки за тонкий край основной части корпуса мыши.

Начните закрывать корпус, сначала вставив пластиковый фиксирующий штифт с левой стороны в его отверстие, затем нажмите правую защёлку на металлическую клемму.

Установите батарею и закройте крышку отсека для батареи.
