Замена блока питания Ubee DVW23C

DVW32C(B) (B присутствует только при предоставлении определёнными провайдерами) является устройством, которое легко обслуживать пользователю.

Устройство не включается, и вы хотите заменить блок питания? Этот гид покажет вам, как это сделать.

Давайте начнём. Вам понадобится отвертка Torx T10 для этого руководства.

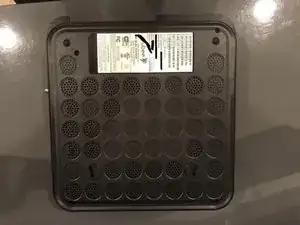

Открутите 4 винта. Все винты на этом устройстве — T10.

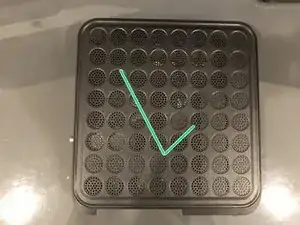

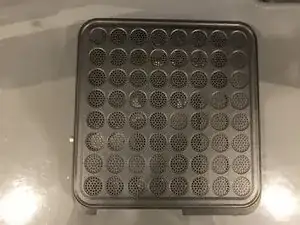

Затем переверните устройство.

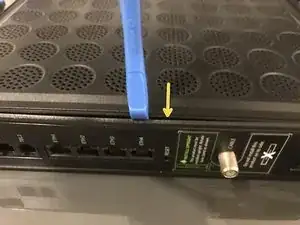

Возьмите лопатку и приподнимите крышку с стороны, обращенной вверх в последнем шаге. Это сторона без ярлыка.

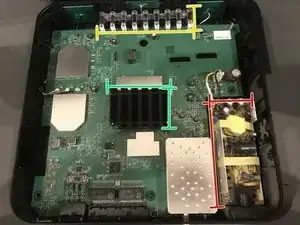

Теперь вы можете увидеть внутренности.

Блок питания помечен красным

Индикаторы помечены желтым

Чип Broadcom помечен зеленым

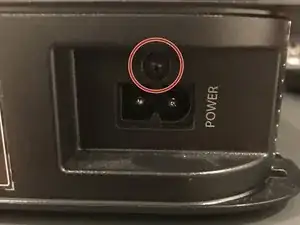

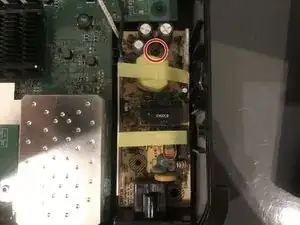

Открутите 2 винта, помеченных красным.

ПРЕДУПРЕЖДЕНИЕ: Винт у разъема имеет другой размер, чем винт шасси. Держите винты блока питания и винты шасси отдельно.

Отключите кабель блока питания от материнской платы.

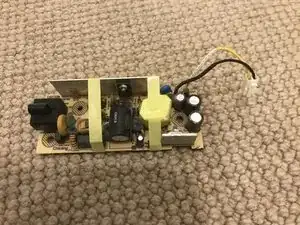

Теперь вы можете удалить блок питания.

Отличная работа! Убедитесь, что вы правильно подключили кабель, соединяющий материнскую плату и блок питания, после замены.
