Замена боковых и средней кнопок колесика прокрутки Razer Basilisk V3

Это руководство содержит подробные инструкции по замене боковых кнопок колесика прокрутки (SW2 и SW4) и кнопки нажатия среднего колесика прокрутки (SW3) на Razer Basilisk V3. Эти компоненты необходимы для плавной прокрутки и нажатий во время работы. Замена может потребоваться, если кнопки перестают реагировать или работают нестабильно.

Шаг 1

Найдите выделенные белые ножки на дне мыши.

Шаг 2

Нагрейте ножку с помощью термопушки или фена.

Используя заострённый конец лопатки, подденьте угол ножки.

Если клей не отходит легко, прогрейте ножку сильнее.

Когда угол ножки освободится, используйте плоский конец лопатки, чтобы снять оставшуюся часть ножки.

Повторите эти действия для каждой ножки.

Шаг 3

Снимите два винта 4,8 мм, скрытые под передними ножками, используя отвертку JIS #1.

Снимите одиночный винт 4 мм под упором для большого пальца, используя отвертку JIS #1.

Шаг 4

Аккуратно нагрейте этикетку термопушкой или феном.

Когда клей ослабнет, с помощью лопатки аккуратно снимите этикетку, чтобы открыть два дополнительных винта.

Снимите два винта 4,8 мм отверткой JIS #1.

Шаг 5

Осторожно разомкните верхнюю и нижнюю половины корпуса мыши. Начните с одного угла и продвигайтесь по краю с помощью инструмента для вскрытия iFixit.

Будьте осторожны с защёлками — они могут сломаться в процессе.

Используя пластиковый инструмент для вскрытия, аккуратно разъедините коннектор, двигая в стороны, чтобы не согнуть контакты.

При сборке убедитесь, что коннектор устанавливается только в одном положении, как показано на фотографиях.

Шаг 6

Используйте плоский конец лопатки, чтобы выдавить модуль колесика прокрутки.

Будьте осторожны при снятии колесика прокрутки — оно всё ещё подключено к устройству шлейфом. Если тянуть слишком сильно, шлейф может порваться.

Шаг 7

Поднимите верхнюю часть разъёма кабеля и извлеките кабель из коннектора.

Контактные штыри на проводе обращены в сторону корпуса модуля колесика прокрутки. При сборке убедитесь, что коннекторы кабеля направлены в правильную сторону.

Шаг 8

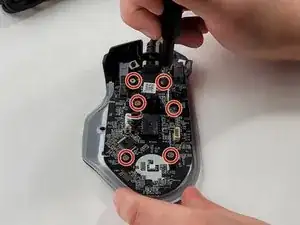

Снимите шесть винтов 4 мм отверткой JIS #0.

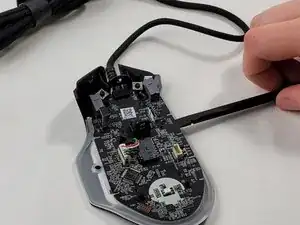

Вставьте плоский конец лопатки в зазор между платой и остальной частью мыши.

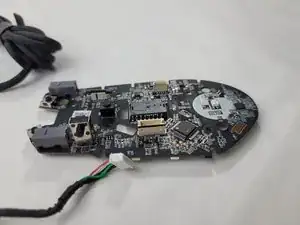

Постепенно поднимайте край платы, продвигаясь по часовой стрелке вокруг мыши медленно.

Шаг 9

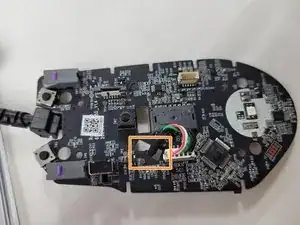

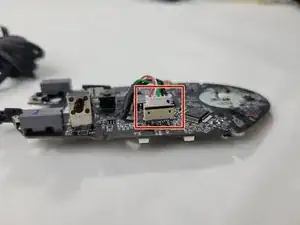

Отключите белый кабельный разъём.

Проденьте кабель через отверстие в плате рядом с коннектором.

Шаг 10

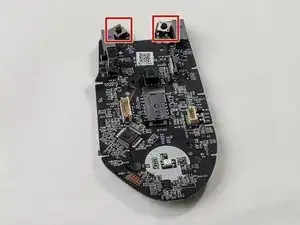

Определите SW2, SW3 и SW4 — они обозначены на плате.

Эти переключатели находятся в передней части мыши

При пайке всегда работайте в хорошо проветриваемом помещении.

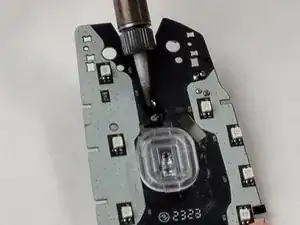

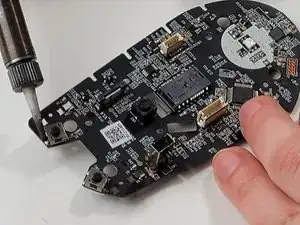

Используйте паяльник и аспиратор для припоя или оплётку для удаления старого припоя с SW2, SW3 и SW4.

Старайтесь нагревать только паяные соединения, чтобы не повредить плату или окружающие компоненты.

После удаления припоя аккуратно подденьте и извлеките старые модульные кнопки с платы с помощью пинцета.

Заключение

Для сборки устройства выполните указанные инструкции в обратном порядке.

Перевод руководства с ifixit.com
