Замена лазерной сборки HP LaserJet 1160 или 1320

Потяните за две вкладки на задней панели принтера, чтобы освободить левую боковую крышку.

Снимите крышку, поворачивая ее к передней части принтера.

Поверните принтер так, чтобы правая сторона была сверху, и используйте металлическую лопатку, чтобы освободить 3 вкладки, удерживающие правую боковую крышку на месте.

Снимите крышку с принтера.

Снимите 4 винта на задней панели принтера.

Снимите заднюю крышку.

Снимите 2 винта на задней панели принтера, один слева и один спереди.

На втором изображении показан форматтер, снятый с принтера, но снимать форматтер не обязательно для замены верхней крышки.

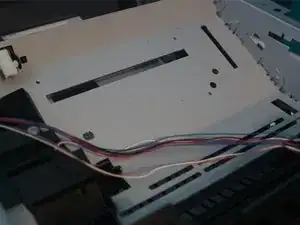

Отключите кабель панели управления и снимите верхнюю крышку.

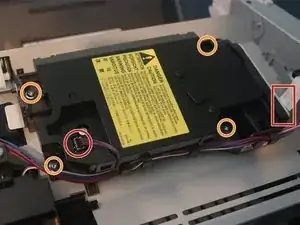

Снимите один кабель с верхней части лазерной сборки и один кабель с правой стороны лазерной сборки.

Снимите 4 винта с лазерной сборки.

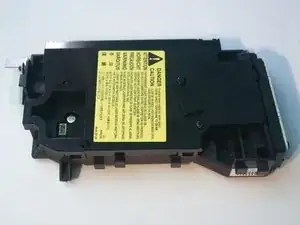

Снимите все кабели с клипсы на стороне лазерной сборки и извлеките ее из принтера.
