Замена порта зарядки USB-C в Alienware AW610M
Если ваш Alienware AW610M не заряжается или не подключается должным образом, порт зарядки USB-C может быть повреждён. Со временем порт может погнуться, ослабнуть или сломаться при частом использовании. В этом руководстве показано, как правильно удалить и заменить неисправный порт и восстановить работоспособность. Если вы не уверены, что причиной проблемы является порт зарядки, перед продолжением ознакомьтесь с нашей страницей по устранению неполадок Alienware AW610M не включается.
Шаг 1
Выключите мышь и отключите все проводные соединения.
Шаг 2
Используйте лопатку, чтобы аккуратно приподнять и снять старые накладки на ножки мыши.
Если накладки липкие, попробуйте медленно приподнимать с одного угла, чтобы не порвать их.
Осторожно, не царапайте поверхность мыши и не повредите пластиковый корпус.
Шаг 3
Удалите четыре винта 6,5 мм с помощью отвертки Y1 Tri-Point.
Шаг 4
С помощью монтажного инструмента аккуратно разожмите две половины корпуса мыши. Начните с шва и продвигайтесь вокруг, пока корпус не разойдётся.
Не отрывайте половины полностью, так как внутренняя проводка всё ещё их соединяет.
Шаг 5
Извлеките аккумуляторный блок внутри мыши.
Если возникают трудности, используйте небольшой плоский инструмент, чтобы помочь его вынуть.
Аккумулятор слегка приклеен к корпусу, поэтому вынимайте его аккуратно, чтобы не повредить аккумулятор или проводку.
Шаг 6
Удалите старый аккумулятор с его места. Отведите коннектор провода от основной платы, чтобы отключить его.
Убедитесь, что все провода находятся внутри мыши перед её закрытием для облегчения повторной сборки.
Шаг 7
Удалите один винт 5,4 мм с помощью крестовой отвертки Phillips #1.
Отсоедините разъём кабеля и извлеките колесо прокрутки.
Аккуратно отсоедините последний разъём пальцами.
Будьте осторожны при отключении всех разъёмов, чтобы не порвать их.
Шаг 8
Отсоедините синюю шлейфовую ленту, которая соединяет материнскую плату с корпусом.
С помощью крестовой отвертки Phillips #1 удалите два винта 5,4 мм, чтобы отделить материнскую плату от нижней части корпуса.
Шаг 9
Аккуратно отсоедините материнскую плату пальцами.
Шаг 10

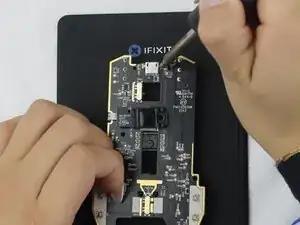

Переверните материнскую плату на изнаночную сторону. Используя паяльник при температуре 450 градусов Цельсия и паяльную плиту, распаяйте две точки, где порт USB-C подключён к материнской плате.

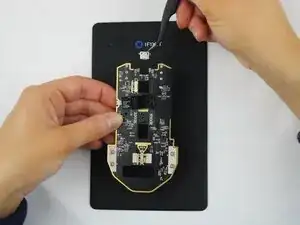

Извлеките порт USB-C пинцетом.
Будьте очень осторожны при выпаивании, так как инструмент имеет высокую температуру и может обжечь вас, а также повредить другие части материнской платы.
Шаг 11

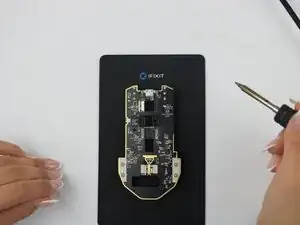

Выравняйте заменяемый порт USB с материнской платой с помощью пинцета и припаяйте замену к материнской плате при температуре 450 градусов Цельсия.
Аккуратно пошевелите заменённый порт USB-C, чтобы убедиться, что он закреплён.
Чтобы избежать ожогов, дайте заменённому порту USB-C остыть после подключения.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
