Замена ремня ГРМ/водяного насоса Toyota 4Runner 3.4L 1995–2002
Как правило, рекомендуется одновременно заменять ремень газораспределительного механизма и водяной насос каждые 60 000 миль.
Часть 1 нужна только в том случае, если вы собираетесь заменить только водяной насос.
Поскольку крышка ремня снята и доступ облегчён, рассмотрите замену направляющих, натяжителя, приводных ремней, термостата и патрубка.
Часть 1
Часть 2
Шаг 1

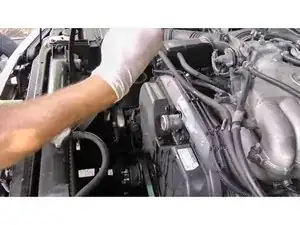

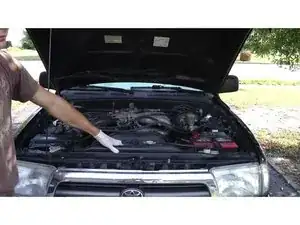

Начните со снятия кожуха вентилятора, закреплённого четырьмя болтами на 10 мм.
Шаг 2

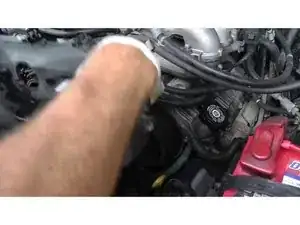

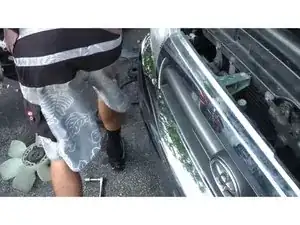

Снимите четыре гайки на 12 мм с вентилятора с помощью ключа.
Шаг 3

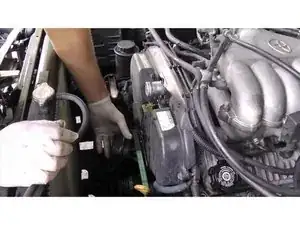

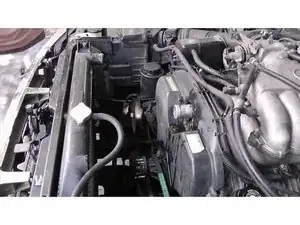

После откручивания болтов вентилятора и кожуха снимите кожух и сам вентилятор.
Шаг 4

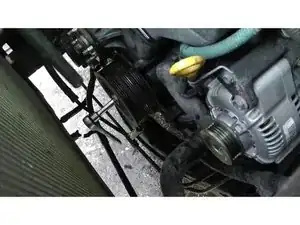

Снимите шкивы, открутив четыре болта на 8 мм.
Шаг 5

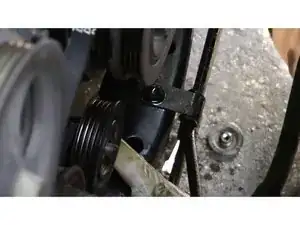

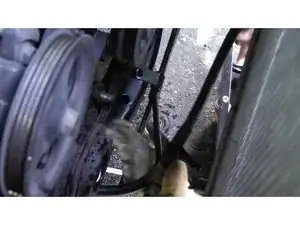

Ослабьте направляющую: залезьте под автомобиль и выньте болт 12 мм в нижней части направляющей.
Шаг 6
В нижней части направляющей ослабьте болт на 12 мм.
Шаг 7
Снимите болт 12 мм с шайбой с направляющей.
Шаг 8
Снимите направляющую.
Шаг 9
Снимите ремень.
Шаг 10
Снимите гайку, удерживающую шкив; она должна быть затянута с моментом 250 фунт-футов.
Шаг 11

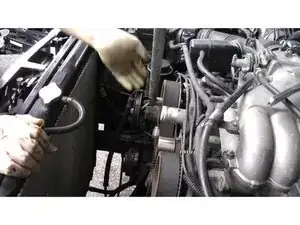

С помощью гаечного ключа на 19 мм и трубы снимите гайку, затем снимите шкив.
Шаг 12

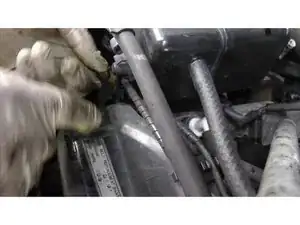

Снимите провода свечей зажигания.
Шаг 13

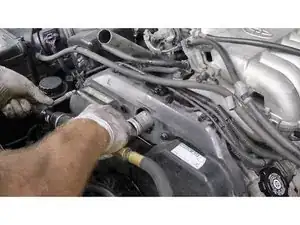

Снимите десять болтов 10 мм на крышке ремня ГРМ.
Шаг 14

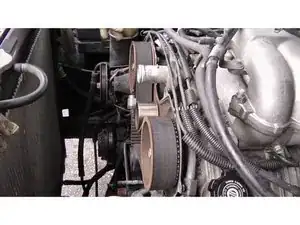

Снимите крышку ремня ГРМ.
Шаг 15

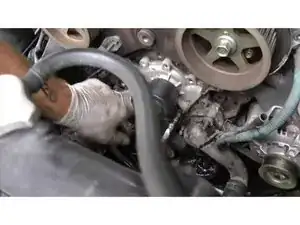

Ослабьте болты, удерживающие водяной насос, и снимите водяной насос.
Шаг 16

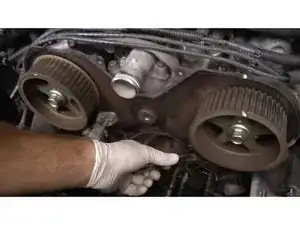

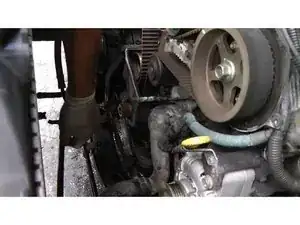

Выровняйте метки на распредвалах, чтобы установить фазы до снятия ремня.
Шаг 17
Снимите нижний кожух, открутив два болта на 10 мм.
Шаг 18

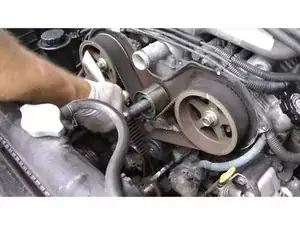

Выровняйте распредвалы, вращая большой шкив до совпадения меток.
Шаг 19
Снимите старый ремень ГРМ.
Шаг 20
Снимите старый водяной насос и корпус термостата.
Шаг 21
Удалите остатки старой прокладки с корпуса водяного насоса и блока цилиндров.
Заключение
Дополнительная информация
- При выравнивании распредвалов убедитесь, что метки совпадают с задней пластиной, а также что совмещены маленькая стрелка и точка внизу
- Важно полностью удалить старую прокладку, чтобы предотвратить утечки.
Перевод руководства с ifixit.com
