Установка заводского AUX-кабеля BMW в BMW 5 серии 2003 года
Установка входного AUX-кабеля BMW в 5-й серии 2003 года. Руководство показывает автомобиль с навигацией, однако BMW 5 серии 2003 года как с навигацией, так и без неё поддерживают вход дополнительного аудиосигнала.
Шаг 1
BMW 5 серии, выпущенные после 09/02, поддерживают заводской вход дополнительного аудиосигнала BMW.

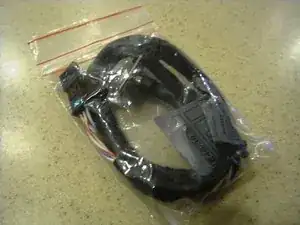

Для поддержки AUX вам понадобится заводской AUX-кабель и маленькая крестовая отвертка.
Чтобы снять дисплей, нажмите кнопку со стрелкой, чтобы отобразить кассетную ленту. Вставьте кассету наполовину в слот, чтобы дисплей не закрылся.
Пальцами снимите пластиковую накладку вокруг блока навигации. Она закреплена защёлками в верхних углах и внизу.
Маленькой крестовой отверткой выверните 4 маленьких чёрных винта вокруг дисплея. Будьте осторожны и держите рядом магнит, чтобы не потерять винты при извлечении.
Шаг 2
AUX-кабель подключается к разъёму проводки за навигационным дисплеем. В автомобилях без навигации процесс аналогичен, но вместо дисплея навигации вы снимете головное устройство радио.

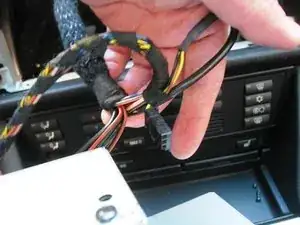

После снятия навигационного дисплея найдите 3-контактный разъём AUX на жгуте проводов.
Просто вставьте 3-контактный штекер AUX-кабеля в 3-контактный гнездовой разъём в автомобиле.
После подключения проведите проводку AUX в выбранное место.
Шаг 3

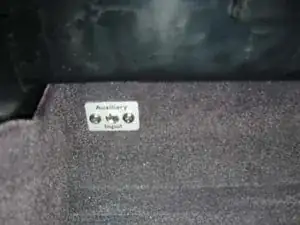

Установите разъём для наушников входа дополнительного аудиосигнала в предпочтительном месте. BMW рекомендует перчаточный ящик. Вы можете установить его в любом удобном месте.
Переустановите навигационный дисплей — теперь вы можете использовать кнопку MODE, чтобы выбрать AUX в качестве источника звука.
Шаг 4

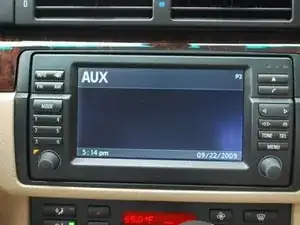

После установки подключите ваше аудиоустройство к разъёму AUX и используйте кнопку MODE, чтобы выбрать AUX на дисплее радио.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
