Замена камеры заднего вида BMW 7 Series 1995-2001

В BMW E46, E38, E39, X5, Z4, X3 и Range Rover с телевизионным модулем вы можете легко подключить камеру заднего вида, что обеспечит полную функциональность системы заднего вида на дисплее вашего BMW.

Автомобиль должен быть оборудован видеомодулем BMW TV. Если он не оборудован, вам потребуется установить телевизионный модуль BMW. Поиск в Google: retrofit bmw television module — для доступных вариантов.

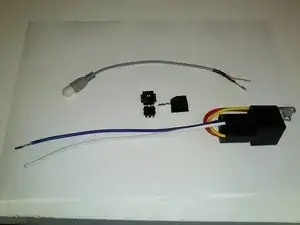

Автоматическое переключение камеры заднего вида требует комплекта модуля переключения камер и NTSC камеры заднего вида, установленной в любое желаемое место.

Подключите синий провод переключающего модуля к контакту 17 на синем разъеме вашего видеомодуля.

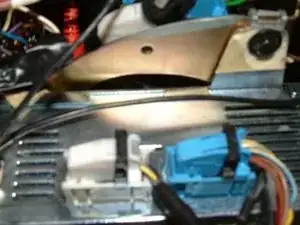

Сдвиньте черный фиксирующий рычаг в сторону на вашем видеомодуле, чтобы освободить синий разъем.

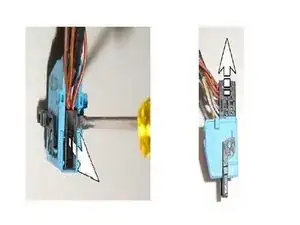

Снимите крышку синего разъема, осторожно подняв фиксирующий язычок крышки с помощью маленькой отвертки. Затем снимите крышку.

Вставьте синий контакт в место контакта 17. Если вы посмотрите внимательно, вы увидите номер 18 на черной части разъема. Контакт 17 будет следующим местом подключения.

Обратите внимание: если в вашем модуле переключения камеры есть дополнительный провод в центре, помеченный 87a, он не подключен никуда. Этот дополнительный провод, если он присутствует, не используется.

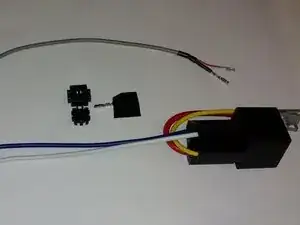

Подключите RCA-разъемы, которые идут с модулем переключения камеры заднего вида, к белому разъему.

Снимите крышку белого разъема, как и прежде.

Вставьте цветной провод из RCA-разъема в место контакта 13 белого разъема.

Вставьте черный провод из RCA-разъема в место контакта 14 белого разъема.

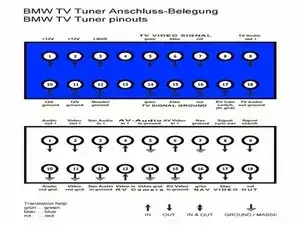

Смотрите схему проводки для справки.

Установите вашу камеру заднего вида согласно спецификациям поставщика камеры.

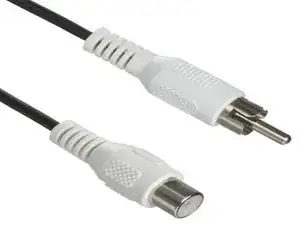

Подключите выход RCA камеры (МУЖСКОЙ RCA) к RCA видеовходному кабелю модуля переключения задней камеры (ЖЕНСКИЙ RCA).
