Замена MP3 плеера BMW 5 Series 1997-2003, BMW E38 E39, X5, X3, Z4, E46
Видеоролик о установке MP3 плеера в BMW E39 http://www.youtube.com/watch?v=_6wg3qTvU....
Шаг 1

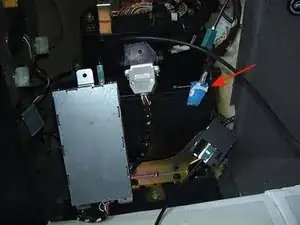

Удалите винты, удерживающие CD-ченджер (если установлен)
Отключите 3-контактный силовой разъем и 6-контактный аудиовыход CD-ченджера.

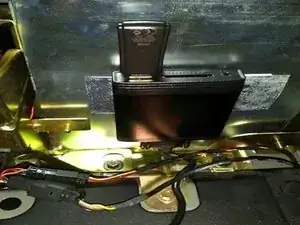

Подключите MP3 плеер к оригинальным разъемам CD-ченджера.
Шаг 2
Если вы используете MP3 плеер с 3- и 6-контактным разъемом, вам необходимо подключить устройство к источнику питания с переключением, чтобы сохранить функцию запоминания последней воспроизведенной песни.

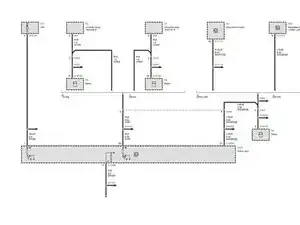

Хорошим соединением для BMW, выпущенных после января 2000 года, является разъем проводки SES, который больше не используется в автомобилях, оснащенных системой Bluetooth BMW.

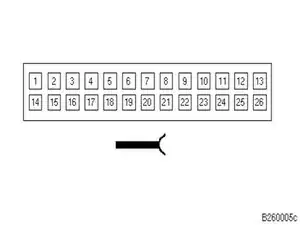

Переключаемое питание находится на контакте 24 (фиолетовый/белый или фиолетовый/красный, смотрите изображение).
Если вы также устанавливаете модуль адаптера DSP вместе с MP3 плеером, вы можете подключить адаптер модуля DSP к этому контакту, а также использовать контакт 14 (коричневый/черный) для заземления.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
