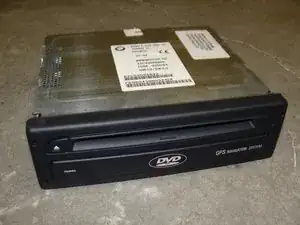

Замена механизма DVD-привода в навигационном компьютере BMW MKIV 1997-2003 BMW 5 Series

Для замены DVD-механизма в навигационном приводе BMW MKIV сначала необходимо получить заменяемую внутреннюю часть. Рекомендуем www.bimmernav.com

На задней панели MKIV расположено несколько наклеек. Все наклейки, соединяющие верхнюю крышку и боковые или заднюю части, необходимо удалить или разрезать, чтобы можно было снять верхнюю крышку.

Снимите верхнюю крышку, поднимая ее пальцами. Крышка изготовлена из очень тонкого металла, и лучше медленно работать вокруг крышки, чтобы избежать её деформации.

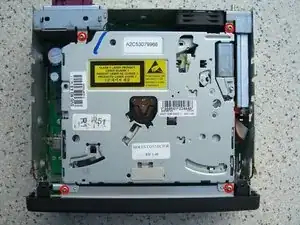

После снятия крышки с помощью торкса 8 аккуратно открутите каждый из 4-х винтов, стараясь не уронить и не потерять эти мелкие винты. Шляпки винтов отмечены на фото.

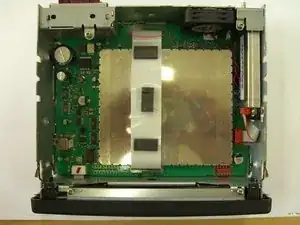

После того как винты удалены, осторожно поднимите DVD-механизм, чтобы открыть доступ к разъемам.

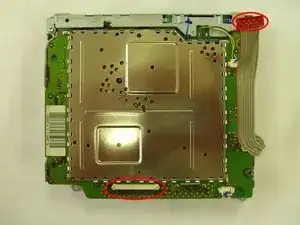

Риббон-кабель закреплен на месте с помощью фиксирующего рычага. Чтобы освободить его, сначала нужно аккуратно с помощью маленькой отвертки привести в действие фиксатор с обеих сторон в сторону кабеля, как показано на фото. Обратите внимание на то, какой конец соединен с каждой стороны, так как риббон-кабель должен быть подключен в том же направлении.

Чтобы удалить силовой разъем, осторожно потяните его прямо вверх, чтобы освободить его от устройства. При замене DVD-механизма вы будете повторно использовать силовой разъем и риббон-кабель.

Установка нового привода осуществляется в обратном порядке.
