Установка телевизионного модуля BMW 1997-2003 BMW 5 Series
Шаг 1

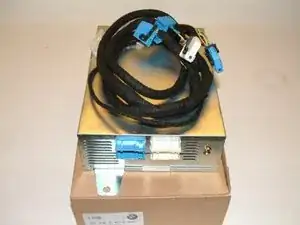

Установка телевизионного модуля BMW в BMW E39 5 Series 1997-2003 с навигацией очень проста. Вам просто понадобится телевизионный модуль BMW и комплект проводов.
Телевизионный модуль BMW для E39 НЕ поддерживает цифровой формат США. Поэтому телевизионный модуль требует цифровую приставку, созданную для автомобильного использования, для просмотра телевизора.
Тем не менее, телевизионный модуль BMW поддерживает Aux A/V вход и заднюю камеру. A/V вход может использоваться с цифровым приемником, DVD-плеером, автомобильным компьютером или камерой ночного видения http://www.youtube.com/watch?v=Kgd6oyLVw...
Шаг 2
Проводки телевизора BMW немного различаются в зависимости от года выпуска вашего E39 5 Series. Фотографии слева показывают установку 2001 года.
Удалите навигационный компьютер только ПОСЛЕ того, как оранжевый индикатор питания погаснет. Он погаснет через 90 секунд после открытия двери/багажника при выключенном автомобиле.

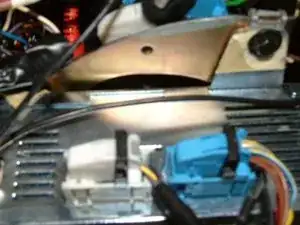

Отключите синий разъем питания, просто нажав на зажим сверху, удерживающий черный фиксатор.

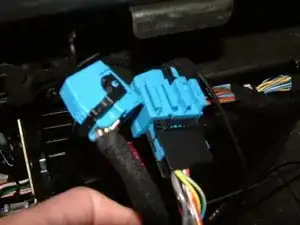

Подключите НОВЫЙ синий разъем питания к навигационному компьютеру, а оригинальный разъем — к новому жгуту проводов.
Подключите другой конец жгута, белый и синий разъемы, напрямую к белым и синим разъемам телевизионного модуля.
Шаг 3

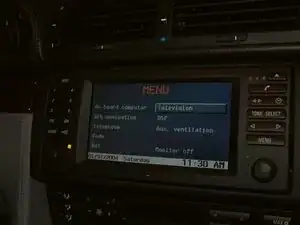

После завершения телевизор будет отображаться на экране навигации.
После установки вы можете легко добавить A/V входы (или выходы) или входы для задней камеры к телевизионному модулю, используя схемы проводки, показанные слева.
Видео задней камеры подключается к контактам 13 и 14 на белом разъеме. Контакт 13 — это видеосигнал, а контакт 14 — заземление. Переключатель задней камеры подключается к контакту 17 на синем разъеме.
A/V видеовход подключается к контактам 6 (видео) и 15 (заземление). A/V аудиовход подключается к контактам 4 (аудио) и 5 (аудио -).
Если вы покупаете комплект для доработки телевизора у интернет-ритейлера, такого как Bimmernav.com, будут предоставлены подходящие кабели RCA с соответствующими кабелями BMW http://www.bimmernav.com/url/tv
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
