Замена камеры заднего вида для BMW 5 Series 1997–2003

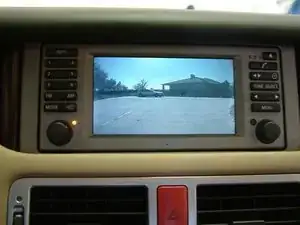

В автомобилях BMW E46 E38 E39 X5 Z4 X3 и Range Rover с телевизионным модулем можно легко подключить камеру заднего вида, получив полноценную функцию отображения камеры заднего вида на дисплее BMW.

Автомобиль должен быть оснащён видеомодулем BMW TV. Если модуль не установлен, потребуется дооснастить автомобиль телевизионным модулем BMW. Поисковый запрос: retrofit bmw television module — для доступных вариантов.

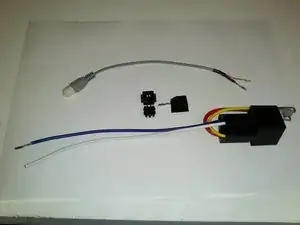

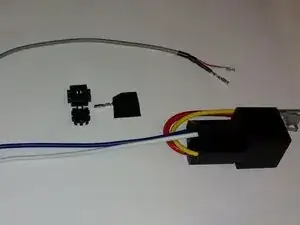

Автоматическое переключение на камеру заднего вида требует комплекта модуля переключения камеры заднего вида и NTSC-камеры заднего вида, установленной в любом желаемом месте.

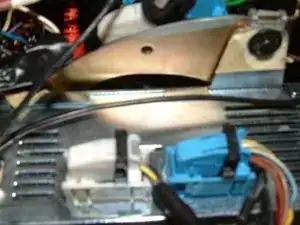

Подключите СИНИЙ провод модуля переключения к контакту 17 на СИНЕМ разъёме вашего видеомодуля TV.

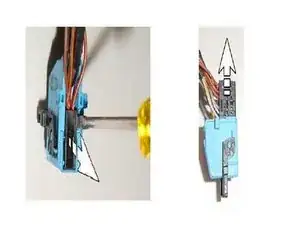

Сдвиньте чёрный фиксирующий рычаг вбок на вашем видеомодуле TV, чтобы освободить синий разъём.

Снимите крышку синего разъёма, осторожно подняв защёлку крышки маленькой отвёрткой. Затем сдвиньте крышку в сторону.

Вставьте СИНИЙ контакт в позицию контакта 17. Если присмотреться, на чёрной части разъёма вы увидите цифру 18 — контакт 17 будет следующим рядом.

ПРИМЕЧАНИЕ: ЕСЛИ у вашего модуля переключения камеры есть дополнительный провод в центре с маркировкой 87a, он НИГДЕ не подключается. Этот дополнительный провод, если присутствует, не используется.

Подключите RCA-разъёмы, поставляемые с модулем переключения камеры заднего вида, к белому разъёму.

Снимите крышку белого разъёма так же, как раньше.

Вставьте цветной провод RCA-разъёма в позицию контакта 13 белого разъёма.

Вставьте ЧЁРНЫЙ провод RCA-разъёма в позицию контакта 14 белого разъёма.

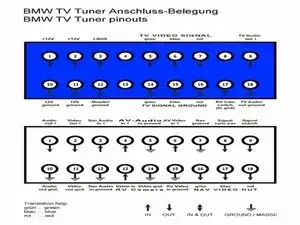

См. схему проводки для справки.

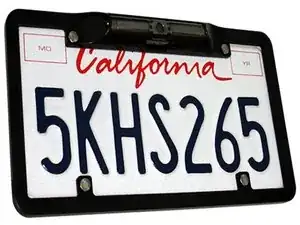

Установите камеру заднего вида в соответствии с техническими требованиями поставщика камеры.

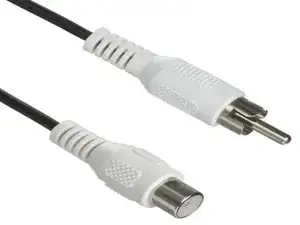

Подключите выход камеры RCA (MALE RCA) к видеовходу RCA модуля переключения камеры заднего вида (FEMALE RCA).

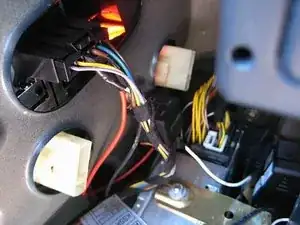

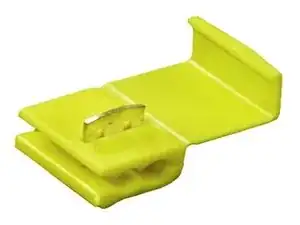

Подключите БЕЛЫЙ провод на модуле переключения к проводу фонарей заднего хода с помощью прилагаемого scotchlok. Фонарь заднего хода на BMW расположен на разъёме заднего фонаря.

Провод фонаря заднего хода обычно бело/жёлтый, но рекомендуется проверить тестером.

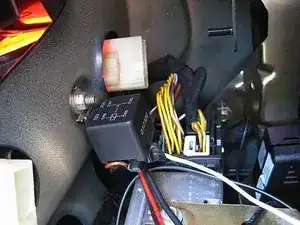

Закрепите модуль к точке массы — либо на кузове, либо на креплении видеомодуля TV. Реле ДОЛЖНО быть заземлено на кузов или монтажное крепление, чтобы функционировать.
