Сегодня редко можно встретить на дороге BMW старой серии, как раньше, поэтому это как возвращение к классике. К счастью, по-прежнему существует множество доработок на рынке, созданных для предыдущих поколений BMW, таких как LED-ободки. Вы можете придать своему BMW старинный вид, но при этом он будет иметь современные технологии. LED-ободки BMW имеют двойную функцию белого и янтарного света, которая точно вас впечатлит.

Шаг 1

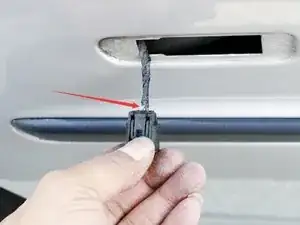

Возьмите длинную отвертку и вставьте её в отверстие, чтобы снять лампу поворотника.

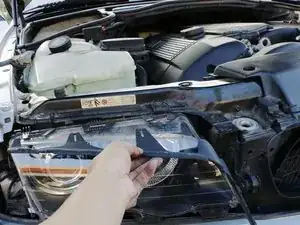

Снимите пластиковый уклад под фарами и резиновый уклад над фарами.

Шаг 2

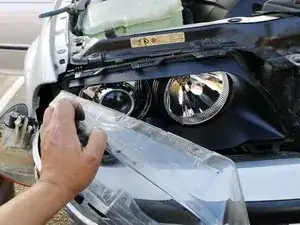

Удалите несколько клипс, удерживающих линзу фары, и аккуратно снимите линзу.

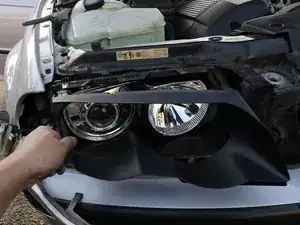

Снимите внутренний уклад фары.

Шаг 3

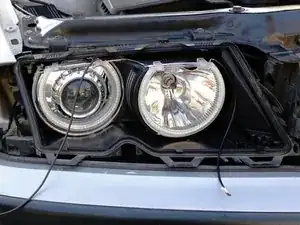

Закрепите LED-ободки. Захватите два черных провода через отверстия для лампы ближнего света.

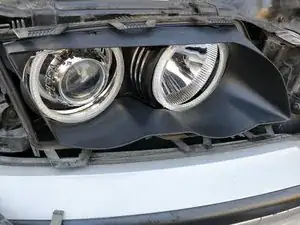

Установите черный уклад обратно. Если вы установите его правильно, вы увидите, что LED-ободки выровнены с внутренним укладом. Не переживайте о том, что ободки будут выступать, потому что они окажутся на своих местах, когда вы установите линзу обратно.

После этого перейдите к водительской стороне, так как позже вам нужно будет соединить провода.

Шаг 4

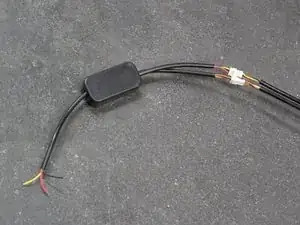

Подсоедините два провода к блоку модуля. С другой стороны блока модуля:

Желтый: поворотник; Красный: белый; Черный: земля.

Особое замечание: вам нужно удлинить эти провода для установки.

Шаг 5

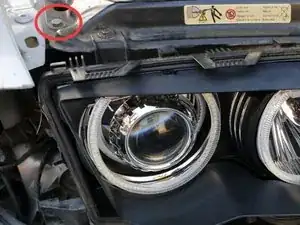

Подсоедините черный провод к болту, обведенному красным кругом.

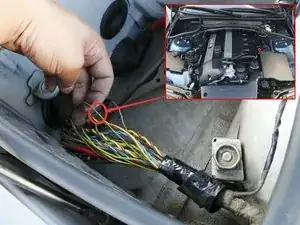

С пассажирской стороны соедините красный провод с обоих сторон, как указано на вставке. Вам потребуется удлинить провода с обеих сторон. Подсоедините объединенный красный провод к ACC 12V+. Существует несколько мест для подключения ACC; в этом случае мы выбрали провод с синей полоской.

С каждой стороны удлините желтый провод от блока модуля до левых и правых маркеров. Подсоедините его к проводу с синей/желтой полоской.

Шаг 6
