Модернизация BMW 5 серии 1997–2003: Замена широкоформатной навигации на моделях BMW 2000 года и ранее

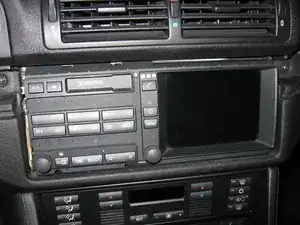

Модернизация с дисплея 4:3 малого формата на широкоформатный дисплей довольно проста.

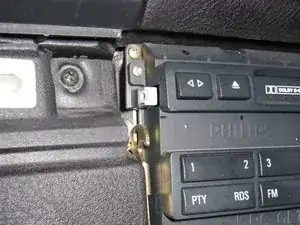

Снимите декоративные панели торпеды по обеим сторонам дисплея. С помощью крестообразной отвертки выверните мелкие винты декоративной панели по бокам и аккуратно приподнимите латунный механизм фиксации лицевая панель, показанный на фото выше.

См. приложенный документ BMW TIS - 65 52 510 Removing and installing on-board monitor.pdf для подробностей

После снятия лицевой панели выкрутите 4 винта вокруг монитора и выдвиньте его.

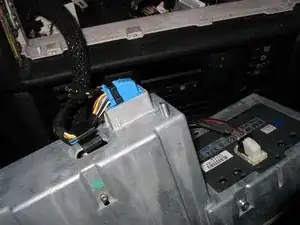

Отключите синие и белые силовые разъёмы от блока. Чтобы вынуть разъёмы, освободите фиксатор, нажав на механизм освобождения на задней стороне разъёма пальцем.

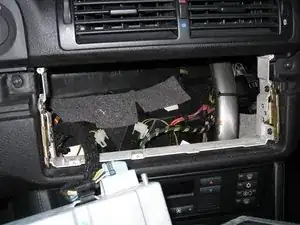

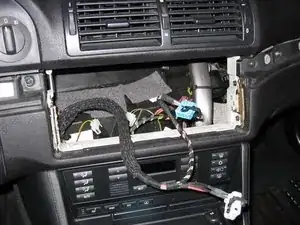

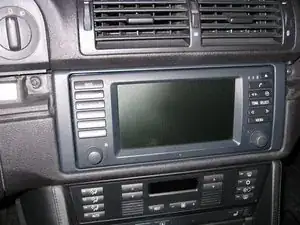

Полностью извлеките старый блок и подключите широкоформатный дисплей к автомобилю, используя те же самые 2 разъёма.

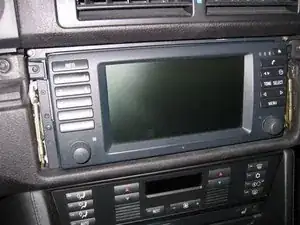

Вставьте новый монитор и закрутите 4 винта в те же места, из которых они были ранее удалены на старом дисплее. Защёлкните рамку облицовки на место.

Защёлкните декоративные панели вокруг торпеды обратно на место.

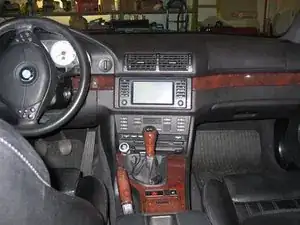

Установка проста и быстра — завершена.

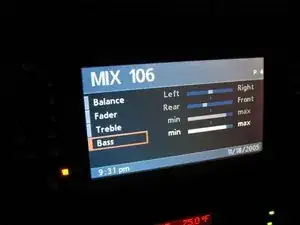

Новый дисплей работает ТАК ЖЕ, как и старый, поскольку замена дисплея является только косметической. Дисплей функционирует как монитор компьютера: переход на больший дисплей эквивалентен установке более крупного компьютерного монитора. Функции остаются прежними, это только косметическое обновление.
